Консоли ККЧ 4

Консоли ККЧ 4

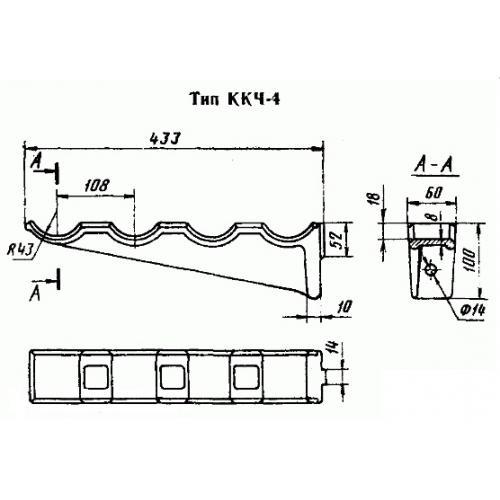

Размеры:

• Длинна: 433 мм.
• Ширина: 60 мм.
• Высота: 100 мм.
• Вес: 3,2 кг.
• ГОСТ, Серия: ГОСТ 8850-80 скачать
• Объем бетона: 0,0005 м3
• Геометрический объем: 0,0026 м3
• Цена: договорная

Стандарт изготовления изделия: ГОСТ 8850-80

Консоли ККЧ 4 высокопрочные чугунные изделия треугольной формы. Характерной отличительной особенностью конструкций является наличие круглых углублений. Предназначенных под укладку инженерных коммуникаций (кабелей).

Специально разработанные консоли используются в строительстве колодезных сооружений и шахт связи. Они применяются под выкладку кабельных коммуникаций в разнообразных колодцах и коллекторах. Изделия допускается устанавливать в сооружениях большого и малого типа. Элементы отличаются высокой прочностью и способствуют эффективному распределению кабелей в колодце, что в значительной степени упрощает структуру инженерных коммуникаций и облегчает их обслуживание и ремонт. Конструкции запроектированы на изготовление в климатическом исполнении О категории, в соответствии с размещением 1 по ГОСТ 15150-69.

Расшифровка маркировки

Для удобства подбора необходимых по типовому проекту элементов используются специальные маркировочные обозначения. Совокупность знаков ККЧ 4 имеет следующую трактовку:

1. ККЧ тип конструкции кабельная консоль чугунная;

2. 4 количество мест для кабелей (1 одно, 2 два, до 6).

Не допускается внесение посторонних изменений в маркировочное обозначение. Это может привести к ошибкам при подборе материалов.

Материалы и производство

Процесс производства подробно расписан в нормативном документе ГОСТ 8850-80. Согласно требованиям для изготовления консолей ККЧ 4 разрешается использовать серый чугун. Материал по марке должна быть не меньше СЧ15 в соответствии с рекомендациями ГОСТ 1412-79. Обязательна антикоррозионная обработка специальными составами.

Отливка должна производиться с высокой точностью, готовые изделия обязаны удовлетворять минимум третьему классу точности по требованиям и рекомендациям ГОСТ 1855-55. Изделия проходят обязательную процедуру отчистки от земли, применяемой при формовке, и частичек прогоревшего песка. Конструкции обязаны иметь соответствующую эксплуатационную поверхность без спаев и раковин. Круглые углубления под кабели обязаны быть параллельны друг другу и плоскости опирания. Величины допустимых отклонений геометрических параметров должны удовлетворять требованиям ГОСТ 1855-55.

Проектная нагрузка, которую способна выдержать готовая к отпуску консоль, составляет 160 кг. Средний эксплуатационный срок 30 лет. При поставке потребителю необходимо учесть комплектацию (консоль, болт, шайба и шестигранная гайка).

Транспортировка и хранение

Высокопрочные ККЧ 4 для транспортировки и складирования необходимо укомплектовывать требуемыми дополнительными элементами и упаковывать в ящики. Наиболее подходящий материал для ящиков дерево. Для дополнительной защиты в ящики следует прокладывать двухслойную водонепроницаемую бумагу, соответствующую ГОСТ 9840-74. Масса одного упаковочного ящика с укомплектованными изделиями не может быть более 50 кг. Полное описание заводской упаковки и правил хранения прописаны в нормативном документе ГОСТ 15150-69 по группе Ж1.

При транспортировке конструкций в контейнерах допускается отсутствие дополнительной упаковки. Изделия распределяются по типам (в соответствии с маркировочными обозначениями) и перевязываются высокопрочной проволокой. Вес вязки не должен превышать 25 кг для удобства ручной погрузки и разгрузки. На ящиках обязательно должна проставляться информация о производителе и самих конструкциях, должен стоять штамп ОТК. Необходимо безукоризненно соблюдать правила и нормы техники безопасности.
