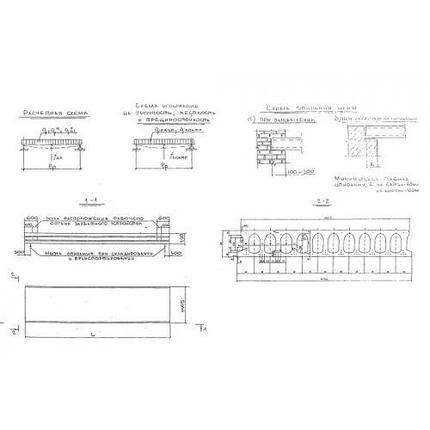

Плиты перекрытия многопустотные ПБ 30-15-3

Плиты перекрытия многопустотные ПБ 30-15-3

Размеры:

• Длинна: 2980 мм.
• Ширина: 1495 мм.
• Высота: 220 мм.
• Вес: 1300 кг.
• ГОСТ, Серия: Серия ИЖ 738 скачать
• Объем бетона: 0,541 м3
• Геометрический объем: 0,9801 м3
• Цена: договорная

Стандарт изготовления изделия: Серия ИЖ 738

Плита многопустотная ПБ 30-15-3- типовой конструктивный элемент, который нашел свое применение при строительстве зданий различного назначения. Данное изделие разработано прямоугольной формы. К характерным особенностям плиты, можно отнести наличие пустотных образований. Плита многопустотная применяется в зданиях с несущими стенами из кирпича или другого блочного материала. Применение данного элемента возможно в неагрессивной и средне агрессивной среде газового воздействия. Выпускаются плиты под руководством Серии ИЖ 738. Особенную прочность конструкции придает армирование предварительно напрягаемой арматурой.

1.Расшифровка маркировки

Для многопустотной плиты перекрытия разработана лаконичная маркировка. Она состоит из буквенных и числовых знаков, разделенных дефисом. Каждый маркировочный знак несет информационную нагрузку. Рассмотрим расшифровку марки плиты ПБ 30-15-3 где:

1. ПБ - тип конструкции - плита;

2. 30 - длина (в дм);

3. 15 - ширина (в дм);

4. 3 - нагрузка.

Маркировку получает каждая отпущенная плита. Для удобного сортирования изделий на складе, маркировочные знаки наносят каждый отпущенной плите.

2.Материалы и производство

Производственный процесс плит многопустотных запроектирован в заводских условиях. При изготовлении необходимо соблюдать технологические правила и правила производственной санитарии. Формование плит запроектировано безопалубочным способом, по агрегатно-поточной технологии или конвейерной. Для выпуска изделий применяются только качественные и сертифицированные материалы. Тяжелый конструктивный бетон класса В40. Если в проекте предусмотрены дополнительные требования к бетону, их необходимо учитывать при приготовлении смеси. Армирование изделия производят предварительно напряженной арматурой класса BpII диаметров 5 и 6 мм. ГОСТ 7348-81. Отпускаются плиты только после достижения бетоном достаточной прочности.

Выпуск многопустотных плит происходи партиями. Перед отправкой к заказчику изделия проверяются отделом технического контроля. Элементы проверяют на качество, и испытывают на прочность. Бетонная поверхность отпущенных плит должна быть ровной и гладкой без сколов и раковин. Не допустимы обвалы бетона с оголением стержней рабочей арматуры. Контролируется защитный бетонный слой поверх арматуры. Геометрические параметры не должны превышать показатели, прописанные в нормативном документе. На строительный объект изделия доставляются в сопровождении паспорта качества, он является подтверждением, что конструкции изготовлены по действующим стандартам.

3.Транспортировка и хранение

Хранятся плиты многопустотные на складе или площадке. Температурный режим хранения не предусмотрен. Изделия располагают горизонтально, друг на друга. Между ними строго по вертикали прокладываются инвентарные изделия. При перевозке плиты должны быть надежно зафиксированы, чтобы не произошло их продольного или поперечного смещения. Для транспортирования используют транспорт с позволяющей грузоподъемностью. Подъем изделий производится путем захвата монтажных петель. При хранении, транспортировании и монтаже следует исключить действия, которые могут привести к нарушению целостности продукции. Не допускается свободное падение изделий и перемещение их волоком.
