Лестничные площадки ЛП 1-1

Лестничные площадки ЛП 1-1

Размеры:

• Длинна: 2380 мм.
• Ширина: 1315 мм.
• Высота: 160 мм.
• Вес: 1073 кг.
• ГОСТ, Серия: Альбом ИЖ 4.2-1 скачать
• Объем бетона: 0,429 м3
• Геометрический объем: 0,5008 м3
• Цена: договорная

Стандарт изготовления изделия: Альбом ИЖ 4.2-1

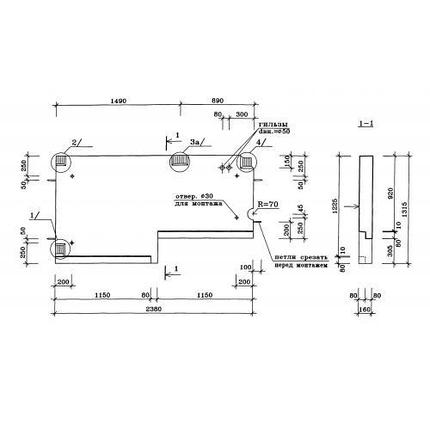

Лестничные площадки ЛП 1-1 являются незаменимыми составляющими сборочных двухмаршевых межэтажных переходов в жилых зданиях высотой 3,0 метра. Традиционно на любом ЖБК их выпускают в виде плоских прямоугольных плит толщиной 160 мм. Эти детали предназначены для удобного и надежного крепления лестничных маршей без фризовых ступеней с гладкой поверхностью. Вследствие этого короткие стороны выполнены различного размера. Этот перепад выполнен до середины длиной стороны. А обе торцовые грани перепада имеют ступенчатые уступы на половину высоты. Они предназначены для удобной фиксации лестничных маршей. На лицевой поверхности таких плит не предусмотрено декоративное оформление, вследствие чего при производстве требуется строгое соблюдение технологии производственного процесса, обеспечивающего определенный класс чистоты рабочей плоскости.

Для удобного перемещения лестничных площадок на торцевой плоскости коротких граней сделаны четыре металлические строповочные петли. Перед установкой в конструкцию здания их необходимо обрезать. А для простоты выполнения монтажных работ на основной их плоскости выполнены несколько сквозных отверстий диаметров 30 мм.

Современное строительство жилых многоэтажных зданий требует использования лестничных площадок различной конструкции. Разнообразные их варианты можно легко найти в проектном Альбоме ИЖ 4.2-1. В нем также приведены грамотные условия подбора этих изделий с учетом разнообразных факторов.

1. Варианты маркировки

Любое выпущенный ж/б узел для сборки межэтажных двухмаршевых переходов в жилых зданиях непременно кодируются несмываемой черной краской с использованием буквенно-цифровой аббревиатуры. В Альбоме ИЖ 4.2-1 есть возможность ознакомиться с несколькими самыми популярными вариантами маркировки лестничных площадок.

1. ЛП 1-1;

2. ЛП 2-1.

2. Основная сфера применения

Межэтажные площадки в многоэтажных здания жилого использования проектируются так, чтобы на них могли без проблем разойтись хотя бы два человека, грузчики с мебелью либо женщины с детскими колясками. Поэтому плиты между лестничными маршами производятся нескольких самых востребованных размеров, но всегда одинаковой толщины не менее 160 мм.

Плиты ЛП 1-1, как и другие составляющие межэтажных переходов в зданиях, должны гарантировать довольно успешное противостояние износу и значительным нагрузкам. Они должны отличатся достаточно хорошей прочностью. Вследствие чего после производства они непременно подвергаются лабораторным испытаниям на жесткость и трещиноустойчивость.

Традиционно при выпуске различных элементов лестничных маршей применяются бетоны тяжелых марок, позволяющие обеспечить им довольно высокую устойчивость к повышенной влажности и перепадам температурного режима. В стандартном варианте после изготовления межэтажные лестничные площадки обладают водонепроницаемостью не ниже W4 и морозостойкостью на уровне F5.

3. Обозначение маркировка изделия

Как и другие изготовленные детали межэтажных переходов зданий, лестничные площадки обязательно кодируются по довольно простой системе с помощью буквенно-цифровой аббревиатуры несмываемой краской с учетом рекомендаций, оговоренных в Альбоме ИЖ 4.2-1. Эта условная маркировка кратко информирует: заглавными буквами о месте применения в конструкции лестничных переходов в зданиях, а несколько цифр разделенных «дефисом» – об их типоразмере и индексе расчетной способности выдерживать нагрузки.

Эта условная аббревиатура, нанесенная на одну из боковых граней площадок ЛП 1-1, предоставляет покупателю такую информацию об изготовленной продукции;

1. ЛП – это межэтажные лестничные площадки;

2. 1 – возможный типоразмер производства;

3. 1 – нагрузка;

Межэтажные площадки для двухмаршевых лестниц обладают следующими техническими параметрами:

Длина = 2380;

Ширина = 1315;

Высота = 160;

Вес = 1073;

Объем бетона = 0,429;

Геометрический объем = 0,5008.

На одной из боковых граней произведенных деталей рекомендуется дополнительно к основной маркировке также наносить дату производства, вес, штамп ОТК.

4. Изготовление и основные характеристики

Стандартно для изготовления разнообразных составляющих, необходимых при сборке межэтажных переходов жилых домах, в том числе и лестничных площадок ЛП 1-1, на любом предприятии, специализирующемся на выпуске ЖБИ, специалисты стараются применять в основном бетоны с довольно хорошей плотностью с расчетной прочностью по сжатию класса В22,5. Это позволяет обеспечить достаточно высокие параметры по износоустойчивости, жесткости, стойкости к образованию трещин. Эти параметры непременно дополнительно проверяются в лабораторных условиях испытаниями под расчетными нагрузками.

Несущая способность межэтажных площадок непременно обеспечивается с учетом нормативных рекомендаций, оговоренных в Альбоме ИЖ 4.2-1. Согласно этим нормативам она должна быть не менее 360кгс. Вследствие этого в структуре деталей предусмотрена установка пространственных армирующих каркасов, собранных из плоских и гнутых усиливающих сеток. Для их сварки методом контактной точечной электросварки применяется горячекатаная стальная арматура класса A-III.

Формовку межэтажных площадок ЛП 1-1 рекомендуется выполнять в горизонтальных формах лицом вниз. Такая технология позволяет получить на верхней плоскости деталей поверхности отделки не ниже А5. Этот класс шероховатости не требует последующего декоративного оформления площадок между лестничными маршами.

5. Транспортировка и хранение

Крупногабаритные железобетонные плоские детали аналогичные лестничным площадкам ЛП 1-1 согласно рекомендациям, приведенным в нормативном Альбоме ИЖ 4.2-1, желательно хранить и транспортировать в горизонтальном положении. Их при перевозке либо складировании на длительное хранение можно укладывать в несколько ярусов в стопки высотой, не превышающей 2,0 метров. При этом нужно прокладывать деревянные брусья толщиной не менее 5,0 см.
