КС 1

КС 1

Размеры:

• Длинна: 460 мм.
• Ширина: 630 мм.
• Высота: 385 мм.
• Вес: 200 кг.
• ГОСТ, Серия: Серия 1.421.1-1.93 скачать
• Объем бетона: 0,08 м3
• Геометрический объем: 0,1116 м3
• Цена: договорная

Стандарт изготовления изделия: Серия 1.421.1-1.93

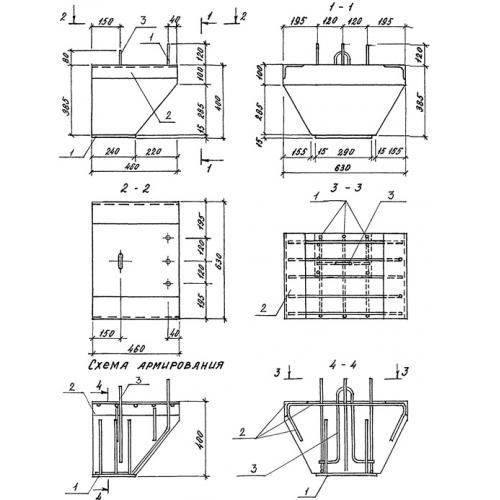

Консоли КС 1 являются высокопрочными железобетонными изделиями. По внешнему виду они представляют собой перевернутую трапецию. В верхней части элемента располагаются выступающие арматурные стержни, в количестве трех штук, являющиеся частью закладных деталей. Строповочная петля, упрощающая процесс монтажа и транспортировки, находится между ними.

Унифицированные консоли были разработаны для применения совместно с колоннами и ригелями в общем каркасе поперечных рам при строительстве этажерок под технологическое оборудование. Выступающие стержни позволяют обеспечить надежное сопряжение с другими элементами каркаса и в последующем бетонируются специальным раствором для обеспечения лучшей фиксации и для упрощения процесса последующей отделки. Изделия рассчитаны на восприятие колоссальных равномерно распределенных нагрузок, поэтому для их производства рекомендовано использовать высокие марки бетона. Конструкции относятся к III категории трещиностойкости. При разработке элементов учитывались требования и рекомендации СНиП 2.03.01-84. Для эксплуатации в агрессивных средах и сейсмических районах требуется производить дополнительные расчеты.

Маркировочное обозначение

Обязательным шагом перед отправкой на складские территории готовых изделий является нанесение на их поверхность специальных маркировочных обозначений. Они отражают основные характеристики и позволяют легко обнаружить необходимые строительные конструкции. Совокупность символов КС 1 имеет следующее значение:

1. КС - тип изделия, консоль;

2. 1 - порядковый номер типоразмера.

Запрещается менять знаки в маркировке, так как это может привести к ошибкам при подборе конструкций.

Особенности производства

Рабочие чертежи и рекомендации по производству консолей КС 1 представлены в Серии 1.421.1-1.93. В качестве основного компонента выступает тяжелый бетон класса В30 по прочности на сжатие. Водонепроницаемость и морозостойкость согласуются с конкретными проектными требованиями. Входящие в состав бетонной смеси присадки и добавки в сочетании с заполнителями обеспечивают высокие физико-химические показатели надежности и долговечности изделий. Дополнительная прочность достигается за счет размещенных внутри гнутых стержней, являющихся частью закладных элементов. Предел огнестойкости изделий составляет 2 часа.

Для обеспечения надежной фиксации со смежными конструкция консоли оснащены закладными деталями МН4 и МН 5, выполненными из высокопрочной стали класса AIII по ГОСТ 5781-82 и листового проката по ГОСТ 103-76. Для продления срока службы металлические компоненты проходят обязательную противокоррозионную обработку. 70% - минимальная величина отпускной прочности.

Важным шагом перед поставкой потребителю является прохождение контрольных испытаний. Соответствующие нормативным требованиям конструкции снабжаются необходимой документацией, подтверждающей качество эксплуатационных характеристик.

Транспортировка и хранение

Складирование и перевозка консолей КС 1 должны осуществляться с соблюдением техники безопасности и со щепетильным отношением к выступающим частям конструкций. Важно беречь арматурные выпуски от механических повреждений и обеспечивать надежную фиксацию элементов в кузове автотранспортного средства. Укладку консолей рекомендуется производить на выровненное основание в горизонтальные ряды с обеспечением надежной опоры. Запрещается сбрасывать, наваливать и волочить изделия, это может негативно сказаться на их эксплуатационных характеристиках.
