Опорные подушки ОП 5
Опорные подушки ОП 5
Размеры:
- Длинна: 550 мм.
- Ширина: 650 мм.
- Высота: 140 мм.
- Вес: 130 кг.
- ГОСТ, Серия: Серия ТС 01-01 скачать
- Объем бетона: 0,05 м3
- Геометрический объем: 0,05 м3
- Цена: договорная
Стандарт изготовления изделия: Серия ТС 01-01
Опорные подушки для скользящих опор ОП 5 высокопрочные изделия с прямоугольной формой поперечного сечения. На поверхности конструкции располагается небольшая выступающая часть, служащая амортизирующим компонентом для укладываемых сверху коммуникаций.
Унифицированные элементы применяются при строительстве непроходных каналов, предназначенных для прокладки трубопроводов с подвесной и засыпной термоизоляцией. Изделия запроектированы на использование в непросадочных грунтах с давлением до 1,5 кг/см2 без постоянного воздействия грунтовых вод. Конструкции способны выдерживать автотранспортную нагрузку класса Н13 при заглублении верхнего перекрытия на величину от 0,5 до 2 м. Минимально допустимая временная нагрузка составляет 2 т/м2. Опорные подушки рассчитаны вероятность просадки одной из промежуточных опор. Элементы используются совместно с железобетонными изделиями по Серии ТС 01-01.
Расшифровка маркировки
На поверхность железобетонных элементов принято наносить маркировочные обозначения информационного характера, состоящие из цифр и букв. Они упрощают ориентирование в номенклатурном ряду. Совокупность знаков ОП 5 расшифровывается:
1. ОП тип конструкции опорная подушка;
2. 5 порядковый номер типоразмера.
Кроме маркировочного обозначения указывается дата изготовления, номер партии, информация о предприятии производителе и штамп отдела технического контроля. Запрещается вносить изменения в заводское маркировочное обозначение.
Материалы и производство
В качестве основного материала для производства опорных подушек под скользящие опоры ОП 5 используется тяжелый бетон марки М200 по прочности на сжатие. В зависимости от условий эксплуатации и климатических особенностей региона строительства подбираются марки бетона по водонепроницаемости и морозостойкости. Специально добавляемые в смесь присадки улучшают физико-химические свойства бетона.
Для изготовления арматурных сеток, позволяющих придать дополнительную прочность, применяется круглая сталь марки Ст3 с расчетным пределом текучести 2850 кг/см2 и холоднотянутая Ст3 с пределом текучести до 4500 кг/см2. Диаметр стержней для армирования варьируется от 4 до 10 мм. Соединение элементов производится с помощью точечной электросварки. Анкера привариваются к швеллерам. Металлические компоненты проходят антикоррозионную обработку специальными составами.

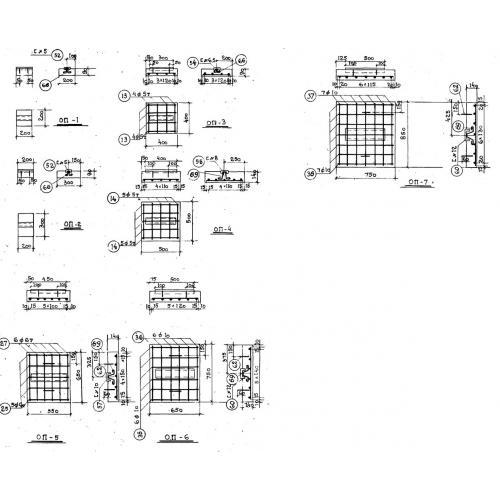

Соответствие геометрических пропорций необходимо сверять по рабочим чертежам Серии ТС 01-01. Опытные образцы из каждой партии подвергаются контрольным испытаниям. При соответствии эксплуатационным и качественным характеристикам изделия допускаются к отпуску с полным комплектом сопроводительных документов.
Транспортировка и хранение
Складирование железобетонных опорных подушек ОП 5 осуществляется в штабелях высотой не более 2,5 м на выровненных территориях. Обязательна сортировка изделий в соответствии с маркировочными обозначениями. Между элементами необходимо прокладывать инвентарные деревянные подкладки. Толщина подкладочного материала должна превышать величину выступающих монтажных петель на 2 см (при их наличии).
Допускается осуществлять транспортировку изделий в автотранспортных средствах и железнодорожных составах различного тоннажа. Погрузочно-разгрузочный комплекс работ следует осуществлять за строповочные петли с помощью специализированной техники. До начала транспортировки важно тщательно закрепить конструкции в кузове для предотвращения смещения и возникновения серьезных механических повреждений. Обязательно соблюдение предписаний по технике безопасности.
Основные | |
---|---|
Производитель | Собственное производство |
Страна производитель | Беларусь |
Марка бетона | М300 |
Пользовательские характеристики | |
Состояние | Новое |
- Цена: от 10 руб.
