Опорные подушки Подушка КИП

Опорные подушки Подушка КИП

Размеры:

• Длинна: 730 мм.
• Ширина: 730 мм.
• Высота: 130 мм.
• Вес: 100 кг.
• ГОСТ, Серия: Серия МГНП 01-99 скачать
• Объем бетона: 0,04 м3
• Геометрический объем: 0,0693 м3
• Цена: договорная

Стандарт изготовления изделия: Серия МГНП 01-99

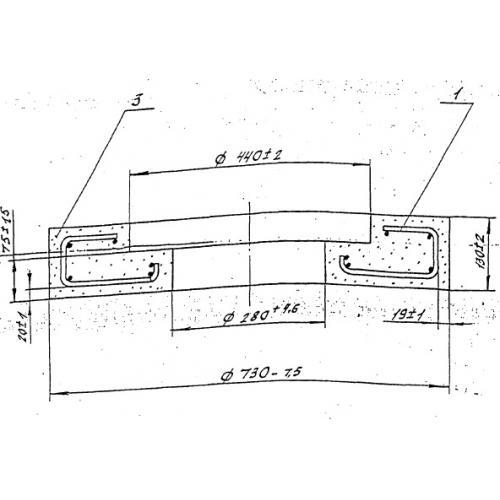

Подушка КИП относится к унифицированным строительным материалам. По внешнему виду изделие представлено круглой формы высотой 130 мм. В центральной части предусмотрено сквозное отверстие двухступенчатой конструкции. Максимальный диаметр отверстия составляет 440 мм, минимальный 220 мм.

Применяются унифицированные подушки для электрозащитных инженерных сооружений. Изделия используются при разработке и проектировании защитных подземных инженерных сетей от коррозионных образований. Они выступают в качестве опорной конструкции, предохраняющей соприкосновение располагаемых выше коммуникаций и установок от взаимодействия с землей, тем самым препятствуя развитию коррозионных образований на поверхности металлических составляющих. Конструкция предназначена под установку контрольно-измерительных пунктов на нефтепроводах. При разработке и проектировании изделий учитывались рекомендации СНиП 2.04.08-87, а также СНиП 3.05.02-88.

Маркировочное обозначение

Найти необходимые строительные элементы на складских территориях, а также в номенклатурных рядах спецификаций, позволяет наличие специальных символов, наносимых на поверхность конструкций масляной краской, устойчивой к вредоносному воздействию влажности и температурным колебаниям. Совокупность знаков Подушка КИП имеет следующую расшифровку:

1. Подушка КИП - подушка КИП - тип конструкции.

Для предотвращения возникновения ошибок при подборе строительных материалов не допускается внесение произвольных корректировок в маркировочные знаки. Дополнительно следует отражать массу, дату производства и штамп отдела технического контроля.

Особенности производства

Подробную информацию об изготовлении Подушка КИП можно узнать из нормативного документа Серии МГНП 01-99. Изделия представлены на рабочих чертежах ЭЗК 20.01. Сохранение точных геометрических пропорций чертежей обеспечивается за счёт использования в качестве опалубки стальных форм. Для изготовления конструкций применяется тяжелый бетон, имеющий марку по прочности на сжатие М150, отвечающий требованиям ГОСТ 26633-91. Физико-химические свойства бетона, такие как водонепроницаемость и морозостойкость, подбирается исходя из конкретных условий климата в зоне эксплуатации.

Армируется конструкции каркасами, собираемыми из колец и связок, для изготовления которых используется арматура класса AIII диаметром 6 мм, отвечающая требованиям ГОСТ 5781-82. Для сбора арматурных составляющих используется ручная электродуговая сварка, отвечающая требованиям ГОСТ 5264-80. Для обеспечения дополнительной гидроизоляции изделия покрываются битумно-полимерным или битумно минеральным составом усиленного типа по ГОСТ 9.602-89. Для обеспечения продолжительного эксплуатационного срока службы изделий важно соблюдать проектную величину защитного бетонного слоя до поверхности рабочего армирования.

Перед поставкой конечному потребителю элементы направляются на приемосдаточные испытания, результаты которых фиксируются в документах, предоставляемых заказчику. Не допускается на поверхности конструкций оголенного армирования, сколов, трещин и раковин, а также ржавых и жировых пятен. Все некондиционные элементы отбраковываются и складируются отдельно.

Транспортировка и хранение

Складирование и транспортировка Подушка КИП должны производиться с соблюдением правил по технике безопасности. Укладка конструкций осуществляется на инвентарные деревянные подкладки, обеспечивающие надежную опору и отсутствие соприкосновения конструкций с грунтом. Элементы выкладываются в небольшие штабеля по 6 штук, и перевязывается лентой. Для осуществления погрузочно-разгрузочных работ следует использовать специализированную технику, оборудованную захватными механизмами. Важно беречь конструкций от возникновения любых механических повреждений.
