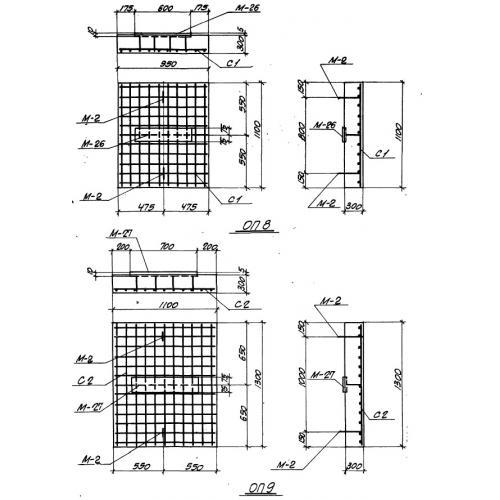

Опорные подушки ОП 9 (ХТР 1-1)

Опорные подушки ОП 9 (ХТР 1-1)

Размеры:

• Длинна: 1100 мм.
• Ширина: 1300 мм.
• Высота: 300 мм.
• Вес: 1100 кг.
• ГОСТ, Серия: Серия ХТР 1-1 скачать
• Объем бетона: 0,43 м3
• Геометрический объем: 0,429 м3
• Цена: договорная

Стандарт изготовления изделия: Серия ХТР 1-1

Опорные подушки ОП 9 (ХТР 1-1) это высокопрочные элементы прямоугольной формы, имеющие специальный выступ для опорных трубопроводных систем. Конструкции предназначены для предотвращения смешения и сдвига труб, защищая их от механических повреждений. Обладают высокой прочностью и надежностью. Согласно ХТР 1-1 конструкции используются для прокладки в каналах двухтрубных тепловых сетей, а также технологических трубопроводов, кабелей, совмещенной прокладки коммуникаций различного назначения. Применение возможно в обычных климатических условиях. Помимо этого, прокладывать коммуникации разрешается на просадочных грунтах, в районах с высоким уровнем грунтовых вод, а также в сейсмических районах.

Расшифровка маркировки

Готовые железобетонные изделия обозначаются маркировками. Они состоят из буквенных и цифровых комбинаций, которые отражают конструктивные особенности изделий. Марки упрощают сортировку и поиск необходимой продукции на складе. Более детально рассмотрим обозначение маркировочных знаков ОП 9 (ХТР 1-1), где:

1. ОП опорная подушка;

2. 9 порядковый номер типоразмера.

Дополнительно к этим обозначениям на боковую поверхность конструкции наносятся следующие важные сведения: дата выпуска, товарный знак или наименование завода-изготовителя, масса и штамп ОТК. Все надписи следует наносить несмываемой краской с помощью штампов и трафаретов.

Материалы и производство

При изготовлении железобетонной продукции необходимо руководствоваться требованиями нормативных документов. Опорные подушки ОП 9 (ХТР 1-1) изготавливаются на специализированных заводах железобетонных конструкций для промышленного строительства, а также, при необходимости, на других предприятиях, оснащенных технологическим оборудованием для изготовления таких конструкций в стальной опалубке. Согласно настоящей серии производство предусмотрено по поточно-агрегатной технологии. Изготовление изделий предусмотрено из бетона по прочности на сжатие 200 и 300. Арматура выполняется из класса стали AIII и AI. Для закладных элементов принята прокатная сталь Ст3, а для монтажных петель используется сталь класса AI. Армирование сборных элементов каналов выполняется плоскими сварными сетками и каркасами. Величина защитного бетонного слоя до рабочей арматуры в опорных подушках составляет 15-20 мм, в зависимости от толщины конструкций.

Железобетонные изделия проходят периодические и контрольные проверки на качество. Поверхность изделий обязательно должна быть ровной, гладкой и без трещин. Обнаженные арматурные стержни не допускаются. Габаритные размеры должны совпадать с прописанными параметрами в нормативном документе. Во время приемки особое внимание обращают на правильность маркировки, которая должна отчетливо просматриваться на всей продукции.

Транспортировка и хранение

Хранение опорных подушек ОП 9 (ХТР 1-1) осуществляется на складах с плотными и ровными площадками. Изделия, не прошедшие приемку, должны складироваться в отдельном месте. Укладываются сборные элементы в штабеля высотой не более 2,5 метров. Изделия должны быть рассортированы по маркам и партиям. Опорные подушки перевозят в горизонтальном положении, при этом следует надежно закрепить изделия для минимизации смещений и различного рода повреждений. Каждый слой сборных элементов прокладывают деревянными прокладками толщиной не менее 3 см. При складировании, погрузо-разгрузочных работах, перевозке следует исключать действия способные привести к повреждению целостности конструкции: навал, сброс, перетаскивание войлоком. Строгое соблюдение техники безопасности при погрузке и разгрузке конструкций продлит срок эксплуатации.
