Балки перекрытия каналов Б 12

Балки перекрытия каналов Б 12

Размеры:

• Длинна: 1200 мм.
• Ширина: 120 мм.
• Высота: 75 мм.
• Вес: 27 кг.
• ГОСТ, Серия: Серия ИИ 03-02 скачать
• Объем бетона: 0,011 м3
• Геометрический объем: 0,0108 м3
• Цена: договорная

Стандарт изготовления изделия: Серия ИИ 03-02

Перемычка Б 12 представляет собой прямоугольную вытянутую балку. Изделие отличается гладкостью и ровностью поверхностей. С целью упрощения подъема и монтажа в конструкции предусмотрены специальные строповочные отверстия, имеющие диаметр 30мм.

Применяются железобетонные перемычки в сфере гражданского строительства при возведении жилых зданий и сооружений общественного назначения. Они используются в качестве связующего элемента для обустройства дверных и оконных проемов, формируя опору для располагаемой выше кирпичной кладки (или для блоков). При разработке конструкций учитывались требования НиТУ 123-55. При подборе элементов следует производить расчет требуемой несущей способности. Изделия отличаются высокими показателями надежности и обладают продолжительным эксплуатационным сроком.

Маркировочные обозначения

На нижней грани изделий в обязательном порядке необходимо наносить специальные символы, отражающие ключевые характеристики конструкций и упрощающие подбор строительных материалов под нужды типовых проектов. Знаки Б 12 имеют следующую расшифровку:

1. Б - перемычка;

2. 12 - длина изделия.

Для нанесения символов следует применять несмываемую краску, устойчивую к температурным колебаниям и вредоносному воздействию влажности. Для указания правильной ориентации конструкции на поверхности выдавливается или прописывается буква «Н», обозначающая низ. Не допускается внесение произвольных изменений в маркировочные обозначения, так как это чревато ошибками при подборе под нужды проекта.

Особенности производства

С подробным описанием процесса производства железобетонных перемычек Б 12 можно ознакомится в нормативном документе Серии ИИ 03-02. По условиям регламента рекомендовано использовать в качестве ключевого сырья тяжелый бетон марки М150 по прочности на сжатие. Важно обеспечить проектную толщину защитного бетонного слоя до рабочей арматуры для предотвращения развития коррозионных образований. Водонепроницаемость и морозостойкость необходимо подбирать исходя из условий климата в регионе строительства.

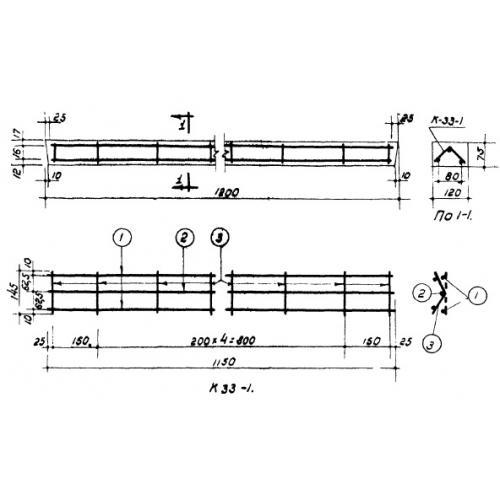

Прочность строительных элементов достигается за счет входящего в состав сварного каркаса. Он выполняется из горячекатаной круглой стали марки СТ3 с пределом текучести 2100 кг/см2 и стали периодического профиля марки 25ГС с пределом текучести 3400 кг/см2. Сбор каркаса должен осуществляться с безукоризненным соблюдением ТУ 117-55, ТУ 73-56 и нормативного документа И 122-56. Проектное положение каркасов обеспечивается упором в дно формы поперечных стержней.

К отпуску конечному потребителю допускаются изделия, имеющие 100% прочность от проектной марки бетона. Контроль прочности и жесткости готовой продукции необходимо осуществлять по ГОСТ 8829-58. Габаритные размеры должны соответствовать величинам, представленным на рабочих чертежах.

Транспортировка и хранение

Укладку железобетонных перемычек Б 12 для хранения и перевозки необходимо осуществлять в горизонтальном положении. Между конструкциями следует размещать специальные инвентарные деревянные подкладки, препятствующие трению и бою изделий. Размещать подкладочный материал следует под строповочными отверстиями. Для осуществления погрузочно-разгрузочных работ необходимо использовать специализированную технику, оснащенную специальными захватными механизмами. Важно щепетильно соблюдать правила и нормы техники безопасности на всех этапах работы с железобетонными конструкциями.
