Плиты перекрытия лотков ПТ 1

Плиты перекрытия лотков ПТ 1

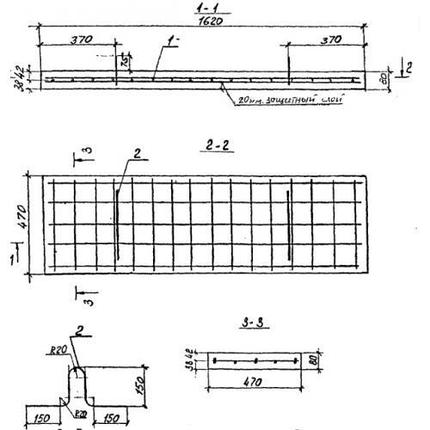

Размеры:

• Длинна: 1620 мм.
• Ширина: 470 мм.
• Высота: 80 мм.
• Вес: 15,2 кг.
• ГОСТ, Серия: Серия 3.501.1-150 скачать
• Объем бетона: 0,06 м3
• Геометрический объем: 0,0609 м3
• Цена: договорная

Стандарт изготовления изделия: Серия 3.501.1-150

Плиты тротуарные ПТ 1 - конструктивный элемент, выполненный из армированного бетона. Основная область применения данных изделий мостостроение. Элементы могут использоваться как в южных, так и северных районах. Выпуск тротуарных плит регламентирует Серия 3.501.1-150. Изделие разработано в виде прямоугольной плиты. Данный конструктивный элемент можно применять во всех климатических зонах. Если строительство запроектировано в агрессивной среде газового воздействия, разрабатываются мероприятия по защите изделия.

1.Расшифровка маркировки

Каждое железобетонное изделие имеет условное обозначение. Оно состоит из буквенных числовых знаков. Маркировка разрабатывается исходя из основных характеристик элемента. Рассмотрим расшифровку марки на примере ПТ 1:

1. ПТ - тип конструкции - плита тротуарная;

2. 1 - принятый типоразмер.

Маркировка наносится на каждую плиту несмываемой краской, также указывают дату выпуска, массу изделия и штампы завода-производителя и ОТК. Это значительно упрощает сортировочный процесс на складе.

2.Материалы и производство

Производственный процесс тротуарных плит, включает в себя несколько этапов. При изготовлении изделий необходимо соблюдать правила техники безопасности и производственной санитарии. Формовка плит производится в опалубочной форме. Перед использованием форму подготавливают путем очищения от бетонных остатков и смазывания битумом. За основу берется тяжелый бетон по ГОСТ 26633-85. Щебень, песок и добавки, которые используются для приготовления бетонной смеси, должны иметь соответствующие сертификаты качества. Перед заливкой бетона, в форму устанавливается арматурный каркас, который выполняется из горячекатаной стали классов AI, AII, AIII по ГОСТ 5781-82. Бетонирование изделия производится за один прием. Защитный бетонный слой поверх арматуры контролируется путем установки бетонных кубиков. Тротуарная плита, снабжается металлическими петлями, для удобства подъема и монтажа. После установки элемента петли могут быть срезаны. Металлические элементы изделия покрываются специальным покрытием устойчивым к коррозии.

К заказчику изделия отправляются после того, как бетон достиг достаточной прочности. Перед отгрузкой производитель проверяет готовые плиты на качество. Изделия испытывают на прочность, жесткость и трещиностойкость. Бетонная поверхность конструктивных элементов должна быть ровной без трещин, сколов и раковин. Проводят контрольные замеры габаритных параметров. На выпущенную партию изделий выписывают паспорт качества, он является подтверждением, что изделие произведено согласно, ГОСТа.

3.Транспортировка и хранение

Для хранения тротуарных плит должны быть подготовлены площадки, с подъездными путями. Температурный режим хранения не предусмотрен. Элементы укладывают горизонтально в невысокие штабеля, высота штабеля не должна превышать 2,5 метра. Плиты складируют таким образом, чтобы беспрепятственно можно было посмотреть нанесенные маркировочные обозначения. Для предотвращения порчи продукции между конструкциями прокладываются инвентарные изделия. Перевозят элементы транспортом, который имеет нужную грузоподъемность. Работы по подъему, погрузке, разгрузке и монтажу производят с соблюдением техники безопасности. При транспортировании плиты следует фиксировать, чтобы исключить их продольное или поперечное смещение.
