Плиты ПН 3

Плиты ПН 3

Размеры:

• Длинна: 3700 мм.
• Ширина: 2500 мм.
• Высота: 200 мм.
• Вес: 4630 кг.
• ГОСТ, Серия: Серия 3.501.2-123 скачать
• Объем бетона: 1,85 м3
• Геометрический объем: 1,85 м3
• Цена: договорная

Стандарт изготовления изделия: Серия 3.501.2-123

Плита нижняя ПН 3 представляет собой армированную железобетонную конструкцию прямоугольной формы. Является одним из элементов сборного фундамента под осветительные мачты с высотой 21,28,35,45 метров, которые предназначены для освещения территорий железнодорожных станций, узлов, а так же других открытых территорий. Фундамент состоит из четырех блоков, которые устанавливаются на подфундаментную плиту. Такие строительные элементы запроектированы для строительства в районах с различными грунтовыми условиями и ветровыми нагрузками, с расчетной температурой в зимнее время не ниже минус сорока градусов. За счет высокой прочности данных плит, фундамент имеет высокие эксплуатационные характеристики и обеспечивает безопасность и надежность всему сооружению мачты.

Расшифровка маркировки изделия

Каждому железобетонному изделию присваиваются марки в соответствии с рабочими чертежами, которые имеют вид цифробуквенных комбинаций. Марки должны выдерживаться при заказе в спецификациях, на заводе и на самих изделиях. Маркировка подфундаментной плиты ПН 3 расшифровывается как:

1. ПН плита нижняя,

2. 3 индекс, характеризующий типоразмер конструкции.

Маркировочные символы наносятся на боковую поверхность конструкции несмываемой краской, стойкой к воздействию атмосферных осадков и перепадам температур. В маркировочных обозначениях должны содержаться: марка изделия и завода изготовителя, дата выпуска, отпускной вес, печать ОТК,

Материалы и производство

Стандарты и требования к изготовлению железобетонных нижних плит ПН 3 прописаны в Серии 3.501.2-123. Для производства конструкций предусмотрена стальная опалубка. Допускается применение других материалов для опалубки, которые обеспечивают точность форм, линейных размеров и технические показатели готовых изделий. В основе плит лежит тяжелый бетон проектной марки по прочности на сжатие М300. Марка бетона по морозостойкости и водонепроницаемости принимается в каждом конкретном проекте с учетом климатических условий в области строительства.

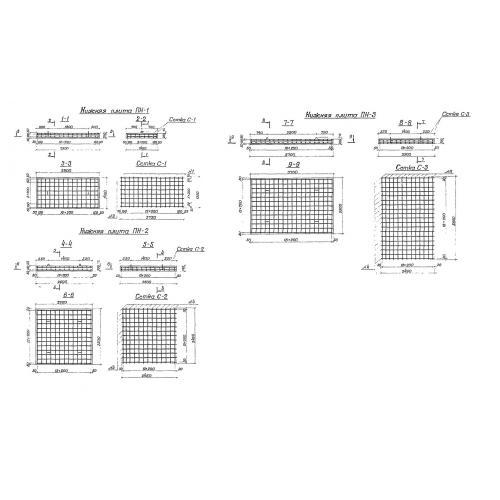

Бетонный массив, несмотря на свою прочность, не устойчив на излом и растяжение, поэтому для увеличения несущей способности предусмотрено армирование. Для данных изделий запроектировано армирование сетками, выполненными при помощи контактной точечной сварки во всех пересечениях стержней. В качестве арматуры используется стержневая горячекатаная сталь класса АI.Для продления срока службы арматурные изделия должны подвергаться антикоррозийной обработке.

Готовые плиты должны проходить испытания на прочность, жесткость и раскрытие трещин и их качество должно удовлетворять ГОСТ 13015.0-83. По прохождению проверки конструкции сопровождаются соответствующими документами о качестве.

Хранение и транспортировка

Подфундаментные плиты ПН 3 следует хранить на специально оборудованных складах и площадках с выровненным основанием. Изделия, имеющие дефекты и непрошедшие проверку отдела контроля качества, должны складироваться отдельно. Укладываются конструкции в горизонтальном положении в штабелях. Для того чтобы сохранить конструкции в пригодном состоянии для монтажа при хранении и перевозке должны применяться инвентарные прокладки и подкладки.

Погрузо-разгрузочный комплекс работ требуется осуществлять только за монтажные петли, разгрузка со свободным падением изделий, перетаскивание войлоком не допустимо.

При перевозке плит автомобильным, железнодорожным, водным транспортом следует руководствоваться правилами, установленными на этих видах транспорта.
