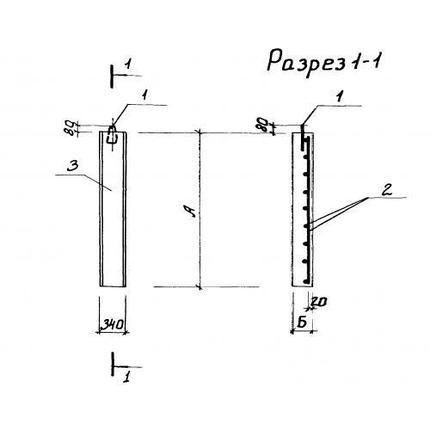

Плиты перекрытия лотков П 21д-5 а, фото 2

Плиты перекрытия лотков П 21д-5 а

Описание
Характеристики
Информация для заказа

Плиты перекрытия лотков П 21д-5 а

Размеры:

  • Длинна: 340 мм.
  • Ширина: 2200 мм.
  • Высота: 160 мм.
  • Вес: 350 кг.
  • ГОСТ, Серия: ТПР 901-09-11.84 скачать
  • Объем бетона: 0,14 м3
  • Геометрический объем: 0,1197 м3
  • Цена: договорная

Стандарт изготовления изделия: ТПР 901-09-11.84

Плиты перекрытия П 21д-5 а – это одна из основных составляющих круглых водопроводных колодцев, возводимых из сборного железобетона для труб Ду=50-600 мм. Такие коммунальные сооружения пользуются большой востребованностью в любом населенном пункте, поэтому большинство предприятий специализирующихся на производстве ЖБИ изделий стремятся организовать высококачественное изготовление этих сборочных узлов. Визуально плиты П 21д-5 а представляют собой бетонные армированные сталью прямоугольные платформы с относительно небольшими габаритными размерами. На боковых гранях предусмотрены технологические уклоны. Для выполнения удобного обслуживания водопроводных колодцев в их центральной части сделано сквозное отверстие круглой формы диаметром 70 см. Подробнее с несколькими типовыми конструкциями деталей, используемыми для накрытия водопроводных колодцев можно ознакомиться в проектном документе ТПР 901-09-11.84.

1. Варианты маркировки

На любую выпущенную ж/б продукцию в обязательном порядке наносится условная кодировка с помощью буквенных и цифровых символов. Так в Серии ТПР 907-09-11.84 приведены несколько наиболее распространенных вариантов маркировки сборочных деталей, применяемых при строительстве обслуживающих колодцем водопроводных магистралей.

1. П 21-5 а;

2. П 21-5 б;

3. П 21-5 в.

2. Основная сфера применения

При строительстве водопроводных сетей и водоводов рекомендуется применять колодцы из сборного железобетона круглой формы. Такие сооружения необходимо возводить на магистралях с трубами Ду=50-600 мм и рабочим давлением до 1МПа.

Круглые колодцы с плитами перекрытия П 21д-5 а можно располагать в районах со спокойным рельефом в грунтах не только в сухих несыпучих, но и мокрых. Сооружения такого типа можно возводить даже на просадочном грунте. Водопроводные колодцы круглой формы допускается возводить в регионах с расчетной температурой не ниже -40 и сейсмичностью не выше 6 баллов. Железобетонные плиты П 21д-5 а благодаря увеличенной толщине позволяют устанавливать на них вторые утепляющие крышки, поэтому их можно эксплуатировать даже в суровых климатических условиях.

Вследствие того, что в тело плит закладываются пространственные металлические каркасы, они способны выдерживать нагрузки даже по схеме НК-80, поэтому их можно устанавливать на автомобильных дорогах городов и промышленных территориях с интенсивным движением особо тяжелого автотранспорта. Строительно-монтажные схемы круглых колодцев из сборного железобетона и типовые примеры размещения в них оборудования приведены в нормативном документе ТПР 901-09-11.84.

3. Обозначение маркировка изделия

На различные детали, произведенные из армированного металлом бетона, обязательно наносится кодировка с использованием буквенной и цифровой символики по рекомендациям проектного документа ТПР 907-09-11.84. Эти условные обозначения дают возможность предоставить потребителю информацию в краткой форме: несколькими буквами о виде использования произведенной продукции. Цифры после буквенных символов – порядковый номер изготовленной продукции, цифра после «дефиса» - показывает в тс/м2 величину вертикальной равномерно-распределенной нагрузки. Если необходимо дополнительно указать особенности конструкции, то в конце маркировки вставляется прописная буква.

Так аббревиатура, нанесенная на поверхность плиты П 21д-5 а, предоставляет информацию следующего характера о произведенном изделии:

1. П – плита используется для накрытия круглых колодцев;

2. 21 – порядковый индекс типоразмера ж/б изделия;

3. 5 – величину равномерно-распределенной вертикальной нагрузки в тс/м2;

4. а – дополнительные особенности конструкции;

5. д - доборный элемент.

Плита П 21д-5 а обладает следующими техническими параметрами:

Длина = 340;

Ширина = 2200;

Высота = 160;

Вес = 350;

Объем бетона = 0,14;

Геометрический объем = 0,1197.

При нанесении условных обозначений специальной несмываемой краской, специалисты рекомендуют обязательно указывать: товарный знак производителя, год и месяц производства железобетонного изделия, вес детали.

4. Изготовление и основные характеристики

На любом специализированном ЖБИ предприятии бетонные армированные сталью плиты перекрытия П 21д-5 а для круглых колодцев из сборного железобетона рекомендуется изготавливать с учетом требований Серии 3.900-3. В ней в частях 1 и 2 выпуска 7 оговорены все тонкости технологии производства.

Для формовки изделий такого типа в вертикальных стендах необходимо использовать бетоны тяжелых марок не ниже В25. Применение этих составов позволяет при изготовлении продукции получить детали с довольно высокими параметрами прочности и трещиноустойчивости. При этом обеспечивается водонепроницаемость W4 степени и морозостойкость не ниже F300.

Для сварки плоскостных каркасов и усиливающих сеток методом точечной контактной электросварки рекомендуется применять прокатную арматуру класса А-I и А-III из сталей марки Ст3кп2. Для обеспечения гарантированной защиты от воздействия агрессивных сред все армирующие стальные элементы должны быть качественно обработаны антикоррозионным препаратом и защищены бетонным соем не меньше 30 мм.

5. Транспортировка и хранение

Во время складирования либо перемещения плиты перекрытия П 21д-5 а рекомендуется размещать в специальных вертикальных кассетах, исключающих случайное повреждение поверхности ж/б деталей. Подробнее с особыми условиями транспортировки и хранения железобетонных изделий такого типа можно ознакомиться в проектном документе ТПР 901-09-11.84, специально созданном для проектирования, производства и монтажа круглых колодцев из сборного железобетона, устанавливаемых на водопроводных сетях.

Основные
Производитель Собственное производство
Страна производительБеларусь
Марка бетонаМ300
Пользовательские характеристики
СостояниеНовое
  • Цена: от 10 руб.
