Плиты покрытия 3ПР 3 (3.900-3)
Плиты покрытия 3ПР 3 (3.900-3)
Размеры:
- Длинна: 5970 мм.
- Ширина: 2970 мм.
- Высота: 250 мм.
- Вес: 4250 кг.
- ГОСТ, Серия: Серия 3.900-3 скачать
- Объем бетона: 1,7 м3
- Геометрический объем: 4,4327 м3
- Цена: договорная
Стандарт изготовления изделия: Серия 3.900-3

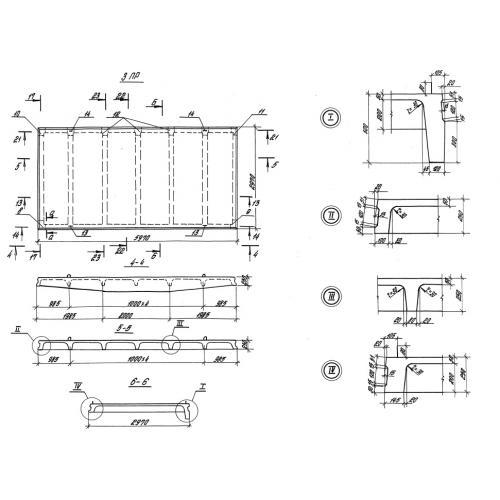

Плиты покрытия 3ПР 3 (3.900-3) являются прочными унифицированными строительными материалами, имеющими прямоугольную форму, («П» - образную в поперечном сечении). Они оснащены продольными и поперечными ребрами, обеспечивающими конструкции внушительной несущей способностью и отвечающими за равномерное распределение нагрузки. В зависимости от типоразмера элементов и их расположения в каркасе сооружения допускается наличие отверстий 800х900 мм (для обустройства лаза) и других конструкционных отличий.
Применяются плиты покрытий при строительстве емкостных сооружений, предназначенных для сетей водоснабжения и канализации. Они выступают в качестве элементов перекрытий резервуаров высотой 3,6 и 4,8 м, возводимых с сеткой колонн 3х6 м. Исходя из размещения в каркасе постройки, опирание конструкций допускается на колонны и стены. Наличие закладных деталей обеспечивает надежное соединение плит с колоннами на угловых участках, гарантируя долговечность емкостного сооружения. Толщина грунтового покрытия допускается от 0,3 до 1,2 м. Колесная нагрузка не должна превышать 3,5 тс. При эксплуатации в агрессивной среде следует руководствоваться требованиями СНиП II-28-73.
Маркировочное обозначение
Важно наносить масляной краской на строительные материалы маркировочные знаки, так как они за счет отражения ключевых особенностей способны ускорить процесс поиска необходимых конструкций на складских территориях. Совокупность символов 3ПР 3 (3.900-3) имеет следующую расшифровку:
1. 3 - индекс, характеризующий характер расположение и опирание изделия в каркасе сооружения;
2. ПР - тип конструкции - плита покрытия;
3. 3 - величина несущей способности.
Дополнительно в конце маркировочного обозначения может прописываться буквенный индекс «а», характеризующий наличие отверстий на теле конструкции. Запрещено произвольно корректировать маркировочные шифры.
Особенности производства
Для подробного ознакомления с процессом производства плит покрытия 3ПР 3 (3.900-3) достаточно обратиться к страницам Серии 3.900-3. В соответствии с требованиями регламента изготовление конструкций должно вестись в металлических опалубках, отвечающих требованиям ГОСТ 18886-73. Они служат гарантом соблюдения пропорций конструкций, изложенных на рабочих чертежах. Основным сырьем является тяжелый бетон марки М300. Для улучшения физико-химических свойств бетонной смеси допускается использование поверхностно-активных добавок (пластифицирующих, воздухововлекающих и других). Минимальными показателями морозостойкости является F50, водонепроницаемости W6.
Армируются конструкции сварными сетками и каркасами, собранными из горячекатаной стали класса AIII по ГОСТ 5781-82 и проволоки класса Вр1 по ГОСТ 6727-80. Для изготовления закладных деталей применяется прокатная сталь группы марок Ст3, отвечающая требованиям ГОСТ 380-71. Подъемные петли производятся из стали класса AI или AcII марки 10ГТ. Сбор сеток должен осуществляться в соответствии с требованиями СН 393-78 электродами типа Э42а, Э50а и Э46а.
Приемосдаточные испытания должны проводиться по методам, изложенным в ГОСТ 8829-77. Прошедшие проверки конструкции допускаются к отгрузке с полным пакетом документов о качестве. Категории лицевых поверхностей по ГОСТ 13015-75 приняты от А2 до А8.
Транспортировка и хранение
Самым благоприятным положением для укладки плит покрытия 3ПР 3 (3.900-3), исключающим возникновение механических повреждений, признаны горизонтальные штабеля. Максимальная высота кладки при хранении составляет 2,5 м. Обязательно использование подкладок из дерева, размещаемых по торцам продольных ребер в зоне опорных закладных деталей. Для погрузочно-разгрузочных работ следует использовать технику, гарантирующую равномерное распределение нагрузки в стропах.
Основные | |
---|---|
Производитель | Собственное производство |
Страна производитель | Беларусь |
Пользовательские характеристики | |
Марка бетона | М500 |
Состояние | Новое |
- Цена: от 10 руб.
