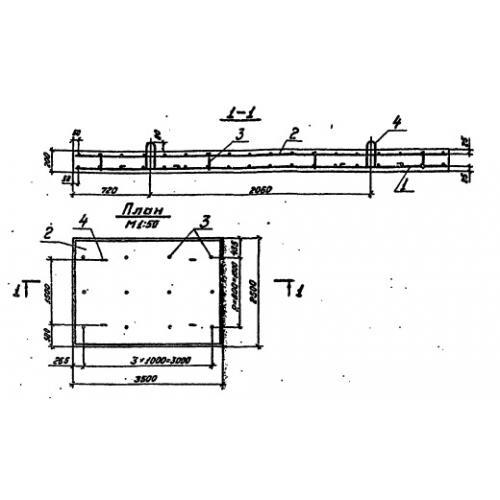

Плиты ПР (3.505-14)

Плиты ПР (3.505-14)

Размеры:

• Длинна: 3600 мм.
• Ширина: 2500 мм.
• Высота: 200 мм.
• Вес: 4500 кг.
• ГОСТ, Серия: Серия 3.505-14 скачать
• Объем бетона: 1,8 м3
• Геометрический объем: 1,8 м3
• Цена: договорная

Стандарт изготовления изделия: Серия 3.505-14

Плиты распределительные ПР (3.505-14) представляют собой плоские сплошные конструкции прямоугольной формы. Для упрощения погрузочно-разгрузочных работ и монтажа на поверхности строительного материала предусмотрено четыре строповочные петли.

Применяются распределительные плиты при строительстве площадок, предназначенных для спуска судов на воду - слипов. Элементы используются в составе проводящей части подъемных путей слипов Г150 и Г300 на судоремонтных предприятиях речного транспорта. Величина расчетной температуры в зоне эксплуатации не должна опускаться ниже -40 градусов. Изделия укладываются непосредственно под балки, размещаясь в местах сопряжения подводной и надводной частей подъёмных путей. Конструкции обладают внушительной прочностью, надежностью и продолжительным эксплуатационным сроком. При разработке изделий учитывались требования и нормы действующих строительных регламентов.

Маркировочные обозначения

Найти под нужды типового проекта строительные материалы позволяет наличие маркировочных обозначений, наносимых в виде шифров на поверхность элементов масляной краской. Они отражают главные отличительные особенности и в совокупности символов ПР (3.505-14) имеют следующую расшифровку:

1. ПР - тип конструкции - плита распределительная.

Для исключения вероятности возникновения ошибок при подборе строительных материалов запрещается произвольно корректировать маркировочные знаки. Дополнительно следует отражать массу, дату производства и штамп отдела технического контроля.

Особенности производства

Всю необходимую информацию, связанную с производством распределительных плит ПР (3.505-14) можно узнать на страницах Серии 3.505-14. Формование должно вестись в стальных опалубочных формах, так как они обладают достаточной жесткостью для передачи точных геометрических пропорций, представленных на рабочих чертежах. Главным материалом выступает гидротехнический бетон марки М300, отличающийся переменным уровнем воды и применяемый для изготовления безнапорных конструкций. Бетон должен отвечать требованиям ГОСТ 4795-68, ГОСТ 4797-69 и СНиП II - И.14-69.

Для армирования конструкций используются сетки и одиночные стержни. Для их производства применяется горячекатаная сталь классов AI и AII, отвечающая требованиям ГОСТ 5781-61. Подъёмные петли следует изготавливать из стали класса AI диаметром стержня 14 мм. Приварка петель к сеткам осуществляется с помощью сварочных клещей в соответствии с требованиями СН 393-69. Все металлические составляющие необходимо покрывать противокоррозионными составами. Важно соблюдать проектную величину защитного бетонного слоя.

К поставке допускаются изделия, прошедшие приемосдаточные испытания и набравшие отпускную прочность. Заказчик получает кроме партии готовой продукции набор специальных сертификатов, подтверждающих соответствие физико-химических свойств конструкций требованиям нормативно правовой документации. Не допускается наличие оголенного армирования, сколов и раковин. Все некондиционные элементы отбраковываются и складируются отдельно.

Транспортировка и хранение

Складирование и транспортировка распределительных плит ПР (3.505-14) должны осуществляться с соблюдением техники безопасности. Укладка рекомендована в горизонтальном положении с обязательным использованием инвентарных подкладочных материалов, размещаемых под петлями, предназначенными для подъёма конструкций. Важно беречь изделия от возникновения механических повреждений.
