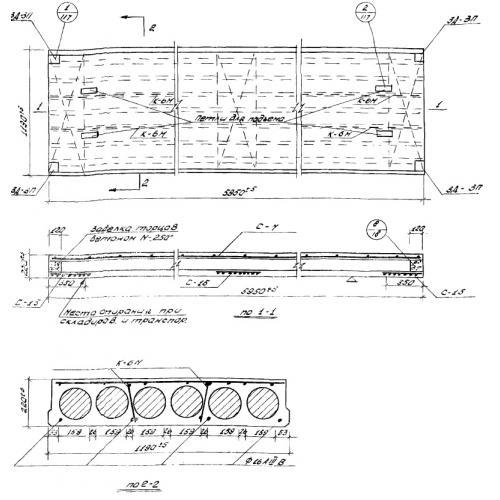

Панели перекрытий П 3 м (Проект 1-467 А)

Панели перекрытий П 3 м (Проект 1-467 А)

Размеры:

• Длинна: 5950 мм.
• Ширина: 1190 мм.
• Высота: 220 мм.
• Вес: 2235 кг.
• ГОСТ, Серия: Проект 1-467 А скачать
• Объем бетона: 0,9 м3
• Геометрический объем: 1,5577 м3
• Цена: договорная

Стандарт изготовления изделия: Проект 1-467 А

Панели перекрытия П 3 м (Проект 1-467 А) представляют собой прямоугольные конструкции, оборудованные рядом сквозных пустот, проходящих по всей длине элементов. Изделия относятся к ряду унифицированных строительных материалов, используемых при возведении многоэтажных жилых домов, общественных сооружений производственных предприятий и других учреждений. Конструкции применяются в качестве перекрытия межэтажного пространства. Благодаря наличию пустот элементы имеют меньшую массу. Они обладают хорошими тепло и звукоизоляционными свойствами, а также позволяют проводить скрытые коммуникации. При разработке конструкций учитывались требования СНиП II-B.1-62. Для обеспечения надежных стыков на продольных гранях имеются специальные выступы, которые после замоноличивания элементов гарантируют надежную фиксацию смежных конструкций. Это позволяет обеспечить долговечность и прочность всего перекрытия. Материалы пользуются широкой популярностью на строительном рынке, и часто применяется при возведении 9 этажных жилых домов с магазинами на первом этаже. Для возможности использования элементов в ряде типовых проектов предусматривается изготовление конструкций с вырезами.

Маркировочное обозначение

Быстро найти строительные материалы на складских территориях позволяет наличие шифров, отражающих главные особенности конструкции. Они наносятся масляной краской, обладающей устойчивостью к ультрафиолетовым лучам и влажности. Совокупность символов П 3 м (Проект 1-467 А) имеет следующую расшифровку:

1. П - тип конструкции плита перекрытия;

2. 3 - порядковый номер типоразмера элемента;

3. м - принадлежность к Серии 1-467 (с магазином на первом этаже).

Для исключения вероятности ошибок при выборе запрещено вносить изменения в маркировочное обозначение. Дополнительно следует отражать массу, дату производства и штамп отдела технического контроля.

Особенности производства

Более подробную информацию об изготовлении плит перекрытия П 3 м (Проект 1-467 А) можно узнать в типовом проекте 1-467 А. По условиям норматива для производства элементов следует применять стальные опалубочные формы, гарантирующие точные геометрические пропорции конструкций. Главным материалом для изготовления панелей служит тяжелый бетон, имеющий марку по прочности на сжатие не ниже М250. Морозостойкость и водонепроницаемость подбираются под конкретные климатические условия в регионе строительства.

Для армирования конструкций используются сетки и отдельные стержни. Для изготовления арматурных составляющих берется высокопрочная холоднотянутая проволока класса В1 по ГОСТ 6727-53 с пределом текучести 5000 кг/сп2 и горячекатаная сталь класса AI по ГОСТ 5781-61 с пределом текучести 2400 кг/см2. Дополнительно используется сталь класса AIII с пределом текучести 4400 кг/см2. Допускается применение напрягаемой арматуры класса AIIIB. Сварная арматура должна отвечать требованиям ГОСТ 922-64. Для производства закладных деталей принята полосовая сталь.

Перед поставкой конечному потребителю элементы проходит приемосдаточные испытания методами, изложенными ГОСТ 8829-66. Плоскости, отмеченные знаком стрелочки на рабочих чертежах, должны быть ровными и подготовленными под шпаклевку.

Транспортировка и хранение

Складирование и транспортировка панелей перекрытий П 3 м (Проект 1-467 А) должны осуществляться с соблюдением правил по технике безопасности. Укладка рекомендована в штабеля с обязательным использованием инвентарных подкладочных материалов, размещаемых в местах, представленных на рабочих чертежах нормативно правовой документации. Важно беречь изделия от возникновения любых механических повреждений.
