Плиты многопустотные ПБ 60-18-4,5 (ГОСТ 26434-2015)

Плиты многопустотные ПБ 60-18-4,5 (ГОСТ 26434-2015)

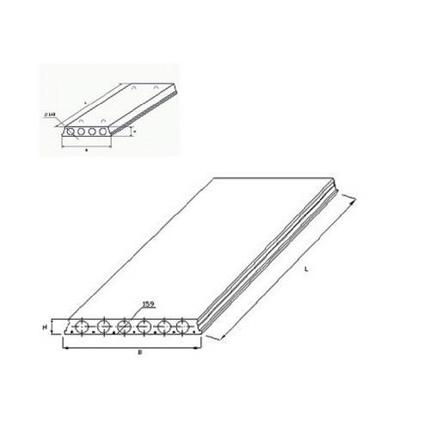

Размеры:

• Длинна: 5980 мм.
• Ширина: 1790 мм.
• Высота: 220 мм.
• Вес: 3300 кг.
• ГОСТ, Серия: ГОСТ 26434-2015 скачать
• Объем бетона: 1,32 м3
• Геометрический объем: 2,3549 м3
• Цена: договорная

Стандарт изготовления изделия: ГОСТ 26434-2015

Плиты многопустотные с круглыми пустотами ПБ 60-18-4,5 (ГОСТ 26434-2015) представляют собой крупногабаритный плоский элемент, который выполняет несущие, звукоизоляционные и ограждающие функции. Располагается данное изделие в горизонтальном виде в строящихся объектах. Его устанавливают между этажными пролетами или в качестве перегородок. Плиты применяют согласно рабочим чертежам и другим требованиям, которые обговариваются при заказе данных элементов. У всех многопустотных плит вес намного меньше, чем у полнотелых, за счет внутренних пустот. Ребра жесткости создают полости, поэтому эти изделия имеют огромное значение сопротивления на изгиб. Данные элементы также делятся на типы: 1ПК, 2ПК, ПБ (плиты толщиной 220мм), где 1ПК-плита с пустотами диаметром 159мм, 2ПК-плита с пустотами диаметром 140мм, ПБ-плита без опалубочного формования.

Расшифровка маркировки

Любое изделие маркируется заводом - изготовителем согласно ГОСТ 23009. Маркировка содержит цифирные и буквенные комбинации. В первой группе указывают габаритные размеры и обозначение типа плиты. Во второй значение расчетной нагрузки и класс арматуры. На каждой отпущенной плите ставится марка устойчивой краской темного цвета. Расшифровывается плита многопустотная с круглыми пустотами ПБ 60-18-4,5 (ГОСТ 26434-2015) как:

1. ПБ - многопустотная плита (с круглыми пустотами);

2. 60 - длина плиты;

3. 18 - ширина плиты;

4. 4,5 - нагрузка.

Материалы и производство

Плиты многопустотные ПБ 60-18-4,5 (ГОСТ 26434-2015) производятся на заводе сборного железобетона в опалубочные формы. Изделия необходимо производить согласно требованиям настоящего стандарта ГОСТ 26434-2015. При изготовлении плит применяется конструкционный легкий и тяжелый бетон, средняя плотность которого равна 2200-2500 кг/м3. Для того чтобы изделие было прочным, используется арматурный каркас, который состоит из проволоки и прутьев Вр-I, связанных между собой. Срок службы у этих изделий составляет более ста лет. В конце производственного процесса, плиты проходят проверки на крепкость, трещиностойкость и огнестойкость. По требованию СНиП II-2-80 все элементы должны обеспечивать предел огнестойкости. Также сравнивают все геометрические формы с рабочими чертежами, требования по виду изделий устанавливается в соответствии с ГОСТ 13015. Плиты должны быть ровными, гладкими, без сколов и трещин. После достижения бетоном отпускной прочности производится отпуск изделий, в зимний период отпускная прочность бетона должна составлять 100%, в летний период 70%. Все элементы покрываются специальным раствором, он обеспечивает защиту от коррозий и продлевает срок службы изделия. Каждое изделие снабжается специальным техническим паспортом, который является гарантией качества. В паспорте содержится дата, когда элементы были произведены, наименование завода, номер партии, Серия, по которой произведены элементы, юридический и фактический адрес завода-изготовителя.

Транспортировка и хранение

Перевозка и складирование плит осуществляется по ГОСТ 26434-2015 и настоящему стандарту. Плиты хранят в штабелях в горизонтальном виде на подкладках из деревянных брусьев. Высота штабелей не должна превышать 2,5 метра. Подкладки следует располагать вблизи монтажных петель. Транспортирование изделий допускается в вертикальном и наклонном виде с помощью специального автомобильного и железнодорожного транспорта. Передвигать плиты следует так, чтоб нагрузка распределялась равномерно между петлями. Разгружать нужно аккуратно, соблюдая все правила техники безопасности, не нарушая устойчивость элементов, чтобы предотвратить порчу и сохранить годность изделия.
