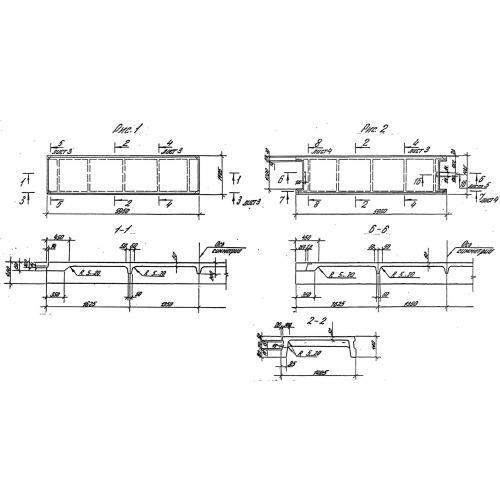

Плиты ребристые 2П 1-1 АтVI л-4
Плиты ребристые 2П 1-1 АтVI л-4
Размеры:
- Длинна: 5950 мм.
- Ширина: 1485 мм.
- Высота: 400 мм.
- Вес: 2500 кг.
- ГОСТ, Серия: Серия 1.442.1-5.94 скачать
- Объем бетона: 1,01 м3
- Геометрический объем: 3,5343 м3
- Цена: договорная
Стандарт изготовления изделия: Серия 1.442.1-5.94
Плита ребристая 2П 1-1 АтVI л-4 железобетонный элемент, применяется в перекрытиях и покрытиях многоэтажных зданиях и сооружениях различного назначения. Плита имеет ребристую конструкцию, вдоль она оснащается ребрами жесткости, это делает плиту прочной, способной выдерживать достаточно большие нагрузки. Выпуск ребристых плит регламентирует Серия 1.442.1-5.94, плиты запроектированы высотой 400 мм. Монтирование рекомендовано производить на ригели прямоугольного сечения. Применение данных изделий возможно в зданиях, эксплуатируемых в неагрессивных, слабоагрессивных, а также средне агрессивных газовых средах, в несейсмических районах с расчетной сейсмичностью 7 и 8 баллов. Предел огнестойкости плит составляет 0,75 часа. Плиты бывают нескольких назначений:
- рядовые;
- рядовые у температурных швов;
- межколонные;
- межколонные у температурных швов;
- межколонные плиты покрытия с круглым отверстием.
Расшифровка маркировки
Разработано маркировочное обозначение плит. Маркировка состоит из буквенно-цифровых групп, которая несет информацию о характеристиках изделия. Рассмотрим маркировку плиты 2П 1-1 АтVI л-4 где:
1. 2П обозначение вида плиты;
2. 1 типоразмер;
3. 1 индекс несущей способности;
4. AtVI класс напрягаемой арматуры;
5. л - плита из легкого бетона;
6. 4 индекс назначения плиты.
Плиты, которые предназначены для эксплуатации в агрессивных средах, под воздействием низких или высоких температур, динамических нагрузок, должны иметь отличную марку от плит для обычных условий использования.
Материалы и производство
Изготовление ребристых плит запроектировано по агрегатно - поточной технологии. Прочность плиты достигается напряжением арматуры. Формование плит возможно как из легкого марок М200, М400, так и тяжелого бетона марок М200, М600. В конкретном проекте указываются дополнительные требования к марке бетона по морозостойкости и водонепроницаемости и к материалам для приготовления бетонной смеси. В качестве напрягаемой рабочей арматуры принято использовать стержневую сталь периодического профиля класса AIV по ГОСТ 578182* ; стержневую сталь термически упрочненную класса AtVck по ГОСТ 10884-81; сталь термически упрочненная периодического профиля класса AtV, AtVI по ГОСТ 10884-81. Предварительное напряжение арматуры осуществляется электротермическим и механическим способами. Армирование выполняется сварными сетками и сварными каркасами. На концах ребер плиты устанавливают закладные детали, они играют роль обоймы, и предохраняют торцы плит от разрушения во время передачи усилий на бетон от напрягаемой арматуры. Проектное положение арматуры и толщина бетонного слоя обеспечивается специальными подкладками из пластичного песчано - цементного раствора или пластмассы. Металлические подкладки не допускаются. Необходимо проводить мероприятия по защите бетона и металлических частей, согласно, эксплуатационных условий, методы защиты указывают в конкретном проекте.
Приемку плит осуществляет отдел технического контроля завода - производителя. Проводят контрольные замеры геометрических параметров, тщательно осматривают бетонную поверхность. Проводят испытания плит на прочность, жесткость и трещиностойкость. Проверенная партия плит снабжается документом, подтверждающим качество.
Транспортировка и хранение
Складирование и перевозка плит осуществляется в горизонтальном положении. Между плитами в зоне опорных закладных изделий подкладывают деревянные подкладки. Изделия укладывают в штабеля, высотой не более 2.5 метра. Не допускается опирание плит в штабеле по трем точкам. Перевозку плит можно производить автомобильным и железнодорожным транспортом. При погрузочно-разгрузочных работах следует исключить причины повреждения плит.
Основные | |
---|---|
Производитель | Собственное производство |
Страна производитель | Беларусь |
Марка бетона | М300 |
Тип плиты перекрытия | Ребристая |
- Цена: от 10 руб.
