Плиты ребристые 1ПВ 18-1 АIIIв л-10

Плиты ребристые 1ПВ 18-1 АIIIв л-10

Размеры:

• Длинна: 17940 мм.
• Ширина: 2930 мм.
• Высота: 600 мм.
• Вес: 8900 кг.
• ГОСТ, Серия: Серия 1.465.1-13 скачать
• Объем бетона: 4,6 м3
• Геометрический объем: 31,5385 м3
• Цена: договорная

Стандарт изготовления изделия: Серия 1.465.1-13

Плита ребристая 1ПВ 18-1 АIIIв л-10 - это прочная универсальная конструкция П-образного сечения, на основе армированного бетона. Отличительной особенностью изделия является наличие ребер жесткости - поперечных и продольных, благодаря им плита способна выдерживать колоссальные нагрузки, не изменяя при этом своего вида. Также между ребрами строительного элемента имеются плоские полки, в которых, согласно регламенту изготовления изделий, могут, как отсутствовать проемы, так и присутствовать. Данные отверстия при строительстве могут служить для пропуска вентиляционных шахт, установки фонарей, сооружения кровли. Плиты ребристые используются повсеместно, так как являют собой элемент для создания перекрытий в домах и постройках, но норматив изготовления рекомендует использование 1ПВ 18-1 АIIIв л-10 для строительства одноэтажных зданий промышленной индустрии, в которых они будут создавать малоуклонное покрытие.

Расшифровка маркировки

Для быстрого поиска конструкции в широком номенклатурном ряду, ей присваивается универсальная марка, состоящая из буквенно-числового кода, в котором содержится зашифрованная информация об изделии. Так, если рассматривать расшифровку 1ПВ 18-1 АIIIв л-10, то можно узнать следующую информацию:

1. 1 - типоразмер;

2. ПВ - плита с проемом для вентиляционной шахты;

3. 18 - длина в метрах;

4. 1 - нагрузка;

5. АIIIв - класс напрягаемой арматуры;

6. л - легкий бетон;

7. 10 - размер отверстия в дм.

Марка наносится на внешней стороне торцевого ребра изделия.

Материалы и производство

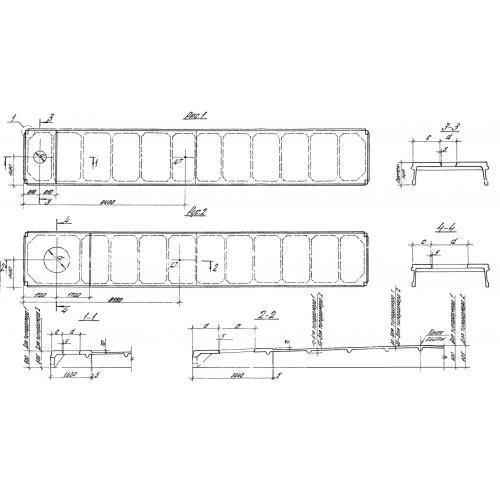

Основные пометки, а также чертежи и спецификации для выпуска 1ПВ 18-1 АIIIв л-10 указаны в Серии 1.465.1-13. Изготовление данных ребристых изделий осуществляется по агрегатно-поточной или стендовой технологии, в стальных формах. В качестве главного материала могут использоваться различные бетоны - тяжелый марок М300-М600 или легкий на пористых заполнителях (керамзитобетоне и шлакопемзобетоне) марок М300-М400. В зависимости от условий воздействия газовой среды на строительной площадке выбирается бетон по плотности. Так в условиях слабоагрессивной газовой среды используется бетон нормальной плотности, по водонепроницаемости - W4, а в среднеагрессивных средах используется бетонная смесь повышенной плотности, по водонепроницаемости - W6.

Усиление физических параметров бетона в будущей строительной конструкции происходит благодаря дополнению его сталью, тоесть армированием. При выборе класса стали для напрягаемой арматуры ребристой плиты также учитывается воздействия газовых сред. В качестве ненапрягаемой арматуры сварных каркасов и сеток применяются стержни класса стали А-III и проволока Вр-I. Дополнительно 1ПВ 18-1 АIIIв л-10 оснащается закладными деталями, уголки и пластинки которых запроектированы из углеродистой стали марки ВСт3кп2. Монтажные петли, входящие в состав опорных закладных, изготавливаются из гладкой арматуры класса А-I.

Качество лицевой поверхности и внешний вид плиты должны соответствовать категории А6, а поверхность, невидимая при эксплуатации - категории А7.

Хранение и транспортировка

Плиты 1ПВ 18-1 АIIIв л-10 перевозят и складируют в рабочем (горизонтальном положении). Изделия располагаются в штабелях, по высоте не больше трех плит. Между конструкциями ряда в приопорной части устанавливаются инвентарные турникеты или прокладки толщиной 4 см. Прокладки располагаются одна над другой, на расстоянии около 5 см от торца строительного элемента. Погрузочно-разгрузочные работы осуществляются с применением траверс. Перевозка плит должна происходить специализированным транспортом - автоплитовозами, железнодорожными платформами с турникетами.
