Дождеприемники ДМ

Дождеприемники ДМ

Размеры:

• Длинна: 690 мм.
• Ширина: 470 мм.
• Высота: 120 мм.
• Вес: 80 кг.
• ГОСТ, Серия: ГОСТ 26008-83 скачать
• Объем бетона: 0,0389 м3
• Геометрический объем: 0,0389 м3
• Цена: договорная

Стандарт изготовления изделия: ГОСТ 26008-83

Дождеприемник магистральный ливнесточных колодцев ДМ предназначен для обустройства ливневой канализации – это обязательное сооружение в городе. С ее помощью удается отводить большие объемы дождевых вод. Техническое сооружение представляет собой систему элементов, которые обеспечивают сбор, очистку и утилизацию различных сред. В состав такой системы входит дождеприемник ДМ. Данный элемент представляет собой специальное изделие, применяемое для сбора воды, которая будет попадать в подземные водосточные сети.

Дождеприемный колодец представляет собой шахту, в которую собираются поверхностные воды. Верхняя часть таких колодцев – дождеприемник. Эти изделия выполняют не только функцию сбора водной среды, но и препятствуют попаданию в колодец мусора, а на проезжей части – организация безопасного движения автомобилей и пешеходов.

1.Варианты обозначения маркировки.

Дождеприемник ливнесточный ДМ маркируют согласно ГОСТ 26008-83, согласно которому указывают тип изделия и группа по размерам опорной части элемента. Обозначение записывают следующими способами:

1. ДМ ;

2. ДМ.

2.Основная сфера применения изделий.

Ливнесточная канализация имеет высокое практичное значение. Основное назначение – принятие поверхностных вод и отвод их в подземные водосточные сети. Технологи должна предусматривать такие требования, как номинальная нагрузка корпуса дождеприемника и его приемной решетки – не менее 25 тонн. Изделие имеет определенный вес, что предупреждает смещения или сдвиги. Важным параметром выступает "живое" сечение и глубина установки решетчатого элемента. Должно быть обеспечено не менее 30% приема талых вод.

Дождеприемник тип ДМ используется для установки на магистральных дорогах с повышенной интенсивностью движения. Все основные параметры регламентируются действующим ГОСТом 26008-83, обязательны для соблюдения. Правильная технология позволяет гарантировать, что железобетонные дождеприемники ДМ прослужат дольше установленного срока без разрушений. Наиболее часто дождеприемники ДМ используют в условиях города.

Их монтируют после плит, при этом стыки обязательно бетонируют, в рабочей зоне устраивают слой асфальта соответственно "одежде" дорожного полотна. Устанавливают проектное положение всех элементов, то есть ликвидируют перепады по высоте и разность высотных отметок (между плитами перекрытия и рабочим элементом дождеприемного элемента). Дождеприемник ливнесточный железобетонный ДМ устанавливается на горловину колодца. В местах, где проезжая часть имеет значительный уклон должно быть установлено не менее двух дождеприемников, так как большая часть воды будет проскакивать.

Таким образом, с помощью данного изделия полностью производится организация ливневого точечного водоотвода в области дорожного полотна. Основная функция – защита покрытия от действия талых и ливневых вод.

3.Обозначение маркировки изделий.

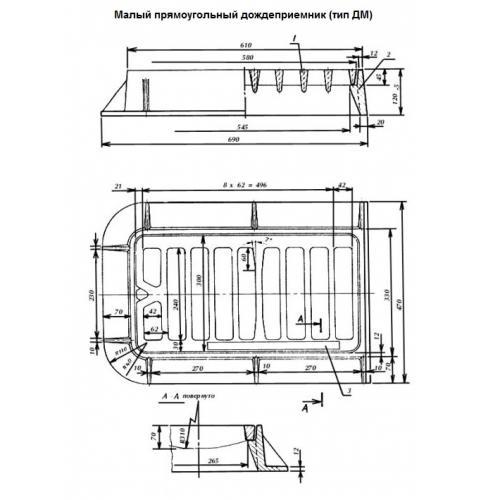

Обозначение выполняется согласно ГОСТ 26008-83 и включает буквенно-цифровую группу. ДМ – дождеприемник малый прямоугольной формы.

Основные габаритные размеры приемник ДМ имеет следующие:

1. Длина – 690 ;

2. Ширина – 470 ;

3. Высота – 120 ;

4. Масса – 80 .

Дополнительные характеристики железобетонных изделий – дождеприемники ливнесточные тип ДМ :

1. Геометрический объем – 0,0389 ;

2. Объем бетона, который расходуется на одно изделие, – 0,0389 ;

3. Номинальная нагрузку – 250 кН.;

4. Закладная деталь – решетка стальная или чугунная;

5. Глубина заложения крышки – 35 мм.;

6. Пазы решеток имеют ширину 42 мм.;

Размер лаза составляет 30х50 мм.

Маркировка наносится на боковую грань изделия черной краской, также должно быть отлито слово "дождеприемник". Дополнительно указывают товарный знак производителя и дату изготовления.

4.Основные материалы для изготовления и характеристики.

Изготавливают дождеприемники ДМ из серого чугуна высоких марок – не менее СЧ15 согласно ГОСТ 1412-79. Эксплуатация осуществляется в агрессивных условиях, поэтому должно применяться высококачественное сырье. Применение таких компонентов обеспечивается высокую стойкость к действию влаги и морозов. Для прочности изделие имеет ребра жесткости – не менее 8 штук. При монтаже контролируют, чтобы решетка имела зазор между корпусом не более 3 мм.

5.Транспортировка и хранение.

Дождеприемники ливнесточных колодцев ДМ перевозят в обвязанных проволокой диаметром 5 мм. или стальными лентами в пакетах спецтранспортом, как автомобильным, так и железнодорожным, при этом учитывают общую грузоподъемность. В пакете должно находиться не более 10 изделий. Для захвата стропами все элементы укладывают на деревянные подкладки. "Рабочее" положение решеток при перевозке – вертикальное. Хранение осуществляется в уложенных стопках.
