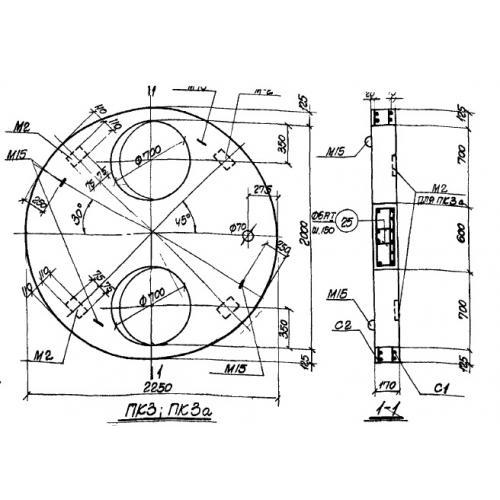

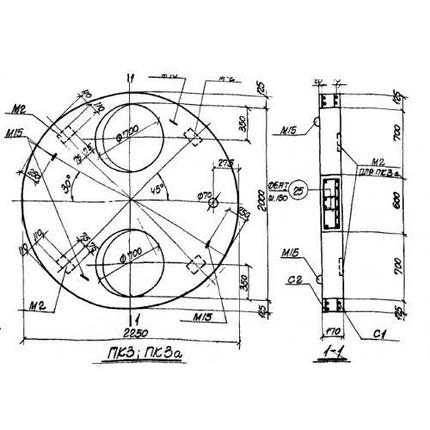

Плиты перекрытия ПК 3 (ТП 905-7)
Плиты перекрытия ПК 3 (ТП 905-7)
Размеры:
- Длинна: 2250 мм.
- Ширина: 2250 мм.
- Высота: 170 мм.
- Вес: 1360 кг.
- ГОСТ, Серия: ТП 905-7 скачать
- Объем бетона: 0,54 м3
- Геометрический объем: 0,8606 м3
- Цена: договорная
Стандарт изготовления изделия: ТП 905-7
Плита перекрытия колодца ПК 3 (ТП 905-7) является плоским железобетонным элементом с круглым сечением, предназначенным для сооружения унифицированных колодцев для подземных газопроводов. Наличие одного или двух отверстий, обусловленных сферой применения, используются для крепления на цементном растворе чугунных люков или вентиляционных коверов, которые в свою очередь обеспечивают безопасность при работе в сооружениях и создают необходимую вентиляцию. Единые внутренние диаметры всей линейки плит перекрытия по регламенту ТП 905-7, позволяют использовать однообразные по размеру люки. В целом, газовые колодца, разделяют по заложению на малую и большую глубину, но в том и другом случае может использоваться плита ПК 3 (ТП 905-7), которая венчает горловину системы транспортировки газа и располагается на одном уровне с грунтом. По климатическим условиям допустимо применения колодцев, в том числе и плит перекрытия к ним, при температуре воздуха до -40 градусов по Цельсию, в сухих, водонасыщенных или просадочных грунтах, а также в сейсмических районах и районах горных выработок.
Расшифровка маркировки
Основные характеристики железобетонного изделия, а также его конструктивные особенности, содержаться в буквенно-числовой марке, в кратком сжатом виде. Чтение маркировки ПК 3 (ТП 905-7) позволяет узнать следующую информацию:
1. ПК - плита перекрытия круглая;
2. 3 - типоразмер.
Маркировочная символика прописывается на готовом изделии контрастной водостойкой краской. Помимо марки также могут указываться вес плиты в килограммах, название завода, штамп ОТК.
Материалы и производство
Главным нормативным документом, содержащим в себе пометки, чертежи и спецификации, является Типовой проект 905-7. Для создания качественной плиты перекрытия для обустройства газовых колодцев используется бетон М300. Цемент, наполнители (щебень, песок) и вода - главные составляющие данной бетонной смеси, которые тщательно смешиваются и качественно уплотняются. Также могут использоваться различные добавки для увеличения технических показателей. Марки бетонной смеси по морозостойкости и водонепроницаемости указываются разработчиком конкретных проектов, с учетом эксплуатационных особенностей.
Для того чтобы плита перекрытия не разрушилось во время эксплуатации под влиянием постоянных нагрузок (вертикальное и горизонтальное давление грунта, собственный вес, гидростатический напор воды) и временных воздействий (автомобильный вес), изделие армируется. В ПК 3 (ТП 905-7) армирование представлено в виде стальной сетки, составленной из стержней из стали классов А-I и А-III, с применением прочной проволоки класса В-I. Соединение арматурных элементов происходит с помощью контактной сварки. В качестве дополнительных конструктивных особенностей в изделии располагается ряд закладных деталей из стали марок ВСТ 3 кп или ВСТ 3 пс (в зависимости от температурных режимов).
Готовая плита перекрытия проходит ряд проверок на соответствие технических показателей заданным. Качественное изделие при выпуске с завода наделяется паспортом качества.
Хранение и транспортировка
ПК 3 (ТП 905-7) складируют в помещениях с ровным и плотным основанием и уклоном для отвода влаги. Размещение конструкций происходит в штабелях (высота максимум 2,5 метра), в горизонтальном положении. Каждый слой штабеля прокладывается инвентарем из сухой древесины, толщиной не менее четырех сантиметров. Перевозку важно осуществлять специализированным транспортом, располагающим наличием креплений и фиксирующих устройств.
Основные | |
---|---|
Производитель | Собственное производство |
Страна производитель | Беларусь |
Вид многопустотной плиты | ПК |
Марка бетона | М400 |
- Цена: от 10 руб.
