Подстаканники ПС 11-7 (1.269.1-4)

Подстаканники ПС 11-7 (1.269.1-4)

Размеры:

• Длинна: 1100 мм.
• Ширина: 1100 мм.
• Высота: 60 мм.
• Вес: 125 кг.
• ГОСТ, Серия: Серия 1.269.1-4 скачать
• Объем бетона: 0,05 м3
• Геометрический объем: 0,0726 м3
• Цена: договорная

Стандарт изготовления изделия: Серия 1.269.1-4

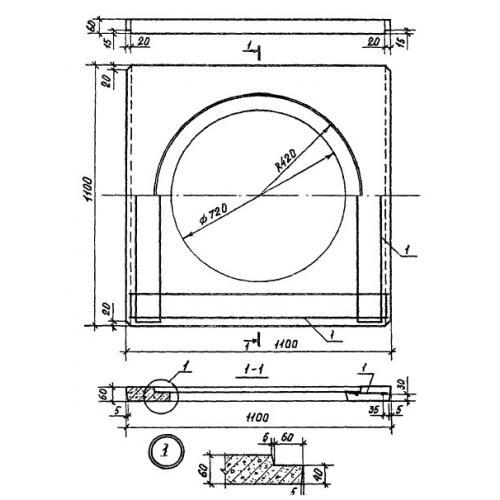

Подстаканник ПС 11-7 (1.269.1-4) по форме представляет собой квадратную конструкцию, имеющую размеры сторон 1100х1100мм. Отличительной особенностью изделия является наличие сквозного отверстия, диаметр которого составляет 720мм.

Применяются железобетонные унифицированные подстаканники при строительстве жилых и общественных зданий, а также административно-бытовых и других сооружений высотой до 60 метров, оборудованных крышными вентиляторами. Они широко используются, когда диаметр вытяжки превышает 700мм. Также подстаканники служат опорой для стаканов при наличии нескольких отверстий в общем вентиляционном коробе на кровле, служа при этом своеобразным перекрытием. Конструкции рассчитаны на эксплуатацию в I-IV районах по скоростному напору ветра в зонах с неагрессивной средой и нормальными геологическими условиями.

Маркировочные обозначения

По условиям регламента ГОСТ 23009-78 были введены в эксплуатацию специальные маркировочные знаки, позволяющие сократить временные затраты на обнаружение необходимых строительных конструкций. Совокупность символов ПС 11-7 (1.269.1-4) имеет следующую расшифровку:

1. ПС - тип конструкции - подстаканник;

2. 11 - габаритные размеры в плане;

3. 7 - диаметр внутреннего отверстия.

Не допускается произвольно корректировать маркировочные знаки. Символы следует наносить водостойкой масляной краской, устойчивой к перепадам температур. Дополнительно можно отражать дату производства, массу и штамп отдела технического контроля.

Особенности производства

Подробный порядок производства подстаканников ПС 11-7 (1.269.1-4) прописан в Серии 1.269.1-4. По рекомендации нормативного документа для изготовления конструкций следует использовать тяжелый бетон марки М150. Физико-химические свойства бетонной смеси (водонепроницаемость, морозостойкость) зависят от условий климата в регионе строительства. Важно соблюдать проектные геометрические величины и толщину защитного бетонного слоя, для этих целей перед заливкой смеси каркас должен размещаться в форму на специальных фиксаторах.

Армируются подстаканники сеткой, выполненной из высокопрочной проволоки класса BpI, соответствующей требованиям ГОСТ 6727-80 и имеющей диаметр прутков 3мм. Сборка сетки в местах пересечения стержней должна осуществляться с помощью контактной точечной сварки. Сбор сеток должен осуществляться с учетом требований ГОСТ 14098-66 и СН 393-78. При эксплуатации изделий в условиях агрессивной среды важно позаботится об обеспечении дополнительной защиты, способствующей продлению эксплуатационного срока конструкций.

После прохождения приемосдаточных испытаний каждая партия готовой продукции снабжается документом о качестве, в соответствии с требованиями ГОСТ 13015.3-81. В паспорте содержатся результаты испытаний и физико-химические свойства конструкций.

Транспортировка и хранение

Укладка подстаканников ПС 11-7 (1.269.1-4) должна осуществляться в штабеля высотой не более 1,5 метра. Обязательно использование деревянных инвентарных подкладок, имеющих высоту не менее 30мм и размещаемых у боковых граней. Перед транспортировкой важна надежная фиксация конструкций для исключения продольных и поперечных смещений. Для осуществления погрузочно-разгрузочных работ следует использовать строповочные тросы. Установка тросов должна осуществляться в вырезы, имеющиеся на торцевых сторонах конструкций. Необходимо осуществлять тщательный поэтапный контроль и соблюдать технику безопасности на всех этапах работы с железобетонными конструкциями.
