Фундаменты 3ФА (ГОСТ Р 54272-2010)

Фундаменты 3ФА (ГОСТ Р 54272-2010)

Размеры:

• Длинна: 2500 мм.
• Ширина: 1300 мм.
• Высота: 670 мм.
• Вес: 3150 кг.
• ГОСТ, Серия: ГОСТ Р 54272-2010 скачать
• Объем бетона: 1,25 м3
• Геометрический объем: 2,1775 м3
• Цена: договорная

Стандарт изготовления изделия: ГОСТ Р 54272-2010

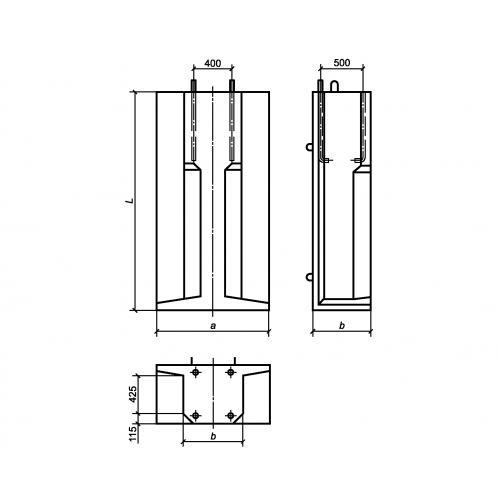

Фундамент с уширенной полкой 3ФА (ГОСТ Р 54272-2010) это универсальное железобетонное изделие необычной формы. Конструктивно элемент представлен в виде прямоугольной балки, расположенной на трапецеидальной плите. При рассмотрении в вертикали, можно увидеть две выступающие части. Сверху у конструкции имеется четыре анкерных крепления, которые предназначены для прочной и надежной фиксации опор контактной сети. Рабочие чертежи представлены в ГОСТ Р 54272-2010. Фундаменты данного вида производятся из материалов высокого качества, они могут применяться в различных климатических районах, рассчитаны на длительный эксплуатационный срок.

Расшифровка маркировки

Каждое железобетонное изделие имеет свою индивидуальную маркировочную надпись. Она включает в себя буквенные и цифровые группы, которые носят информационный характер и содержат основную информацию об изделиях. Согласно ГОСТ Р 54272-2010 символы 3ФА (ГОСТ Р 54272-2010) имеют следующую трактовку:

1. 3ФА тип элемента фундамент с уширенной полкой с анкерным креплением опор.

Маркировочные обозначения наносятся на боковую часть элемента. Для этого применяют краску черного цвета, которая устойчива к влаге и к различным агрессивным воздействиям внешней среды. Используют штампы и трафареты, указывают дату выпуска, наименование изготовителя продукции, и обязательно должен стоять штамп ОТК.

Основные характеристики и изготовление

Изготовление фундаментов с уширенной полкой осуществляется на оборудованных заводах в металлических формах. Согласно ГОСТ Р 54272-2010 элементы производят из тяжелого бетона класса B30. Морозостойкость назначается от F150 до F200 и зависит от климатических особенностей района эксплуатации. По показателям водонепроницаемости бетон должен быть не менее W6 по требованиям ГОСТ 26633. В обязательном порядке все материалы перед использованием проверяются на соответствие техническим требованиям. Армирование запроектировано из стержневой горячекатаной стали класса AIII. По согласованию с заказчиком, разрешается дополнительно применять горячекатаную сталь класса A-I и проволоку класса Bp-I. Для удобства монтажа используются строповочные петли, они изготавливаются из гладкой стали класса A-I. Анкерные болты запроектированы из стали C245 марки Ст3сп5. Важным и неотъемлемым этапом является мероприятия по защите от коррозии. Металлические элементы в обязательном порядке покрываются антикоррозионными и гидроизоляционными составами. Когда бетон достигает необходимой прочности, конструкции извлекаются из металлической формы и проходят контрольные проверочные испытания. Тщательно проверяется поверхность, не должно быть никаких пятен, наплывов, трещин, сколов, фундаменты должны соответствовать рабочим чертежам, представленным в ГОСТ Р 54272-2010. Их также проверяют на прочность, трещиностойкость. Продукция, прошедшая все проверки, без обнаружения каких-либо дефектов снабжается паспортом качества.

Транспортировка и хранение

Фундаменты с уширенной полкой необходимо хранить на оборудованных складских помещениях на выровненном основании. Укладывают изделия в штабеля с использованием подкладочного материала, марка должна хорошо просматриваться. Транспортируют конструкции на автомобильном и железнодорожном транспорте, надежно закрепив специальными фиксаторами. Погрузку и разгрузку следует проводить за строповочные петли с применением специальной техники. На всех этапах работы с железобетонной продукцией соблюдать правила техники безопасности.
