Бруски кабельных каналов БК 11 а
Бруски кабельных каналов БК 11 а
Размеры:
- Длинна: 500 мм.
- Ширина: 150 мм.
- Высота: 100 мм.
- Вес: 20 кг.
- ГОСТ, Серия: Серия 3.407-102 скачать
- Объем бетона: 0,01 м3
- Геометрический объем: 0,0075 м3
- Цена: договорная
Стандарт изготовления изделия: Серия 3.407-102
Бруски каналов БК 11 а используются для строительства распределительных устройств и электроподстанций производится по определенной технологии. Прокладка инженерных сетей от таких сооружений также осуществляется согласно регламенту Серия 3.407-102, выпуск 1, где устанавливаются основные правила обустройства и прокладки и обустройства каналов и узлов.
Среди строительных материалов для прокладки кабельных сетей используют БК 11 а . Данные изделия представляют собой унифицированные железобетонные элементы прямоугольного сечения для обустройства каналов. Запроектирован брусок каналов согласно проектным чертежам Серии 3.407-102.
1.Варианты написания маркировки брусков каналов.
Производится согласно Серии 3.407-102 и включает тип изделия и его размеры. Правильно запись делает следующим образом:БК 11 а , где БК балка канала, 11а размерная группа.Примеры написания условной маркировки:
1.БК 11 а;
2.БК 11-а.
2.Основная сфера применения железобетонных брусков.
Бруски каналов БК 11 а применяются для обустройства каналов. Так как кабельные сети не могут быть проложены непосредственно на грунт, то используют специальные строительные элементы. Бруски БК 11 а укладывают на торцевые стороны лотков, поверх которых укладывают плиты перекрытий (тип ПО плита с отверстием). Данное сооружение служит для прокладки кабельных сетей.
Элементы БК 11 а применяют для наземной прокладки кабелей малого потока, а также используются для сооружений открытых распределительных устройств, для зданий основного и вспомогательного назначения для электротехнических конструкций с напряжением 35-500 кВ. В энергостроительстве часто используют данные бруски как основные унифицированные изделия для обустройства каналов.
Использование брусков обеспечивает надежную защиту проложенных кабельных сетей от загрязнений и излишнего увлажнения. За счет этого повышается надежность эксплуатации высоковольтных линий электроснабжения. Эксплуатация инженерных сетей, проложенных в открытом грунте, не допускается. Бруски каналов БК 11 а применяют совместно с лотками одинакового размерного ряда, для указанных изделий берут лотки Л20.10, УБК 1А или Л20.5, УБК 2А. Балочные элементы данного типоразмера не применяются для обустройства жилых и промышленных зданий.
3.Маркировка и обозначение.

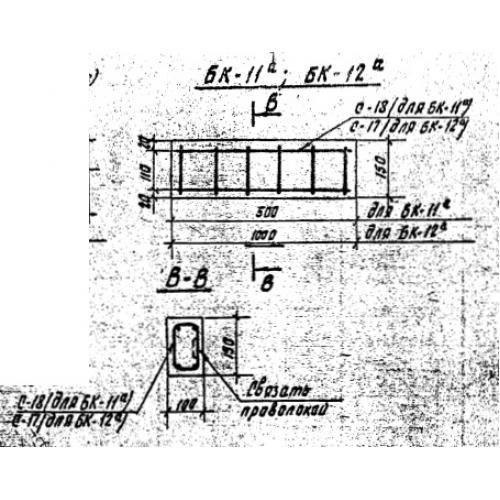

Рабочие чертежи, ГОСТ, ТУ основные документы, посредством которых регламентируют технологию производства брусков каналов. Маркировка включает обозначение типа железобетонного изделия, размерный ряд. Габаритные размеры составляют 500*150*100 , где:
- Длина, L 500 ;
- Ширина, B 150 ;
- Высота, H 100 ;
- Масса 20 ;
- Геометрический объем изделия составляет 0,0075 ;
- Объем бетона на один брусок составляет 0,01 ;
4.Основные материалы и технологии.
Электротехнические бруски изготавливают с применением тяжелых бетонов, которые относят к разряду высокопрочных строительных материалов. При дополнительном армировании готовое бетонное изделие набирает большую прочность. Надежность повышается за счет обработки готового изделия антикоррозионными и химическими составами, позволяющие защитить поверхность бетонных элементов от воздействия внешней среды. Также проводится гидрофобная защита, что позволяет повысить водонепроницаемость готовой балочной конструкции. Данная технология получения брусков БК 11 а гарантирует, что изделие прослужит долгие годы без существенных разрушений.
Рассмотрим основные технические параметры бетона:
1.Марка по прочности на сжатие не менее М200;
2.Класс по прочности на сжатие не менее В15;
3.Морозостойкость не менее F150 и F200;
4.Водонепроницаемость не менее W4-W8;
5.Трещиностойкость, коррозионная стойкость.
Данные параметры обеспечивают установленную прочность конечного изделия к вертикальным и иным деформирующим нагрузкам. Именно поэтому качеству изделий БК11а уделяется достаточно жесткое внимание, проводится многоступенчатый контроль особенностей продукции. Большая прочность достигается армированием.Для брусков каналов БК 11 а применяют горячекатаную проволоку стали класса А-I и A-III диаметров 6 мм. Также армирование может быть произведено специальными сетками, которые изготавливаются методом контактно-точечной сварки. Дополнительно в тело балки вводят закладные стальные петли (для удобства подъема на высоту). Прутки арматурной сетки также обрабатываются антикоррозионным составом.
5.Транспортировка и хранение.
Перевозка брусков БК 11 а осуществляется автомобильным и железнодорожным транспортом. При погрузке и разгрузке должны соблюдаться правила техники безопасности, так не допускается сброс готовой продукции. При транспортировании все изделия закрепляются стальной проволокой, что позволит избежать смещения балок и их механического повреждения.
Хранение осуществляется в штабелях, слои которых проложены деревянными досками, не дальше от торцевых краев блока, чем на 40-50 см. Толщина прокладочных досок не менее 30 мм.
Основные | |
---|---|
Производитель | Собственное производство |
Страна производитель | Беларусь |
Марка бетона | М300 |
Тип лотка | Кабельный |
Пользовательские характеристики | |
Состояние | Новое |
- Цена: от 10 руб.
